齿轮泵的工作原理与结构组成

1. 工作原理
齿轮泵是一种依靠泵缸与啮合齿轮间所形成的工作容积变化来输送液体或使之增压的回转泵。其工作原理如下：
吸入过程：当齿轮泵的主动齿轮旋转时，带动从动齿轮一起旋转。在吸入腔一侧，齿轮逐渐脱开啮合，密封容积增大，形成局部真空。液体在外界大气压或重力的作用下，通过泵的入口进入齿槽间。
输送过程：随着齿轮的旋转，吸入齿间的液体被带到另一侧，进入压出腔。
排出过程：在压出腔一侧，齿轮进入啮合，密封容积逐渐减小，液体被挤压并从泵的出口排出。
密封与隔离：齿轮的啮合线将吸入腔和压出腔分开，防止液体回流，保持压差。

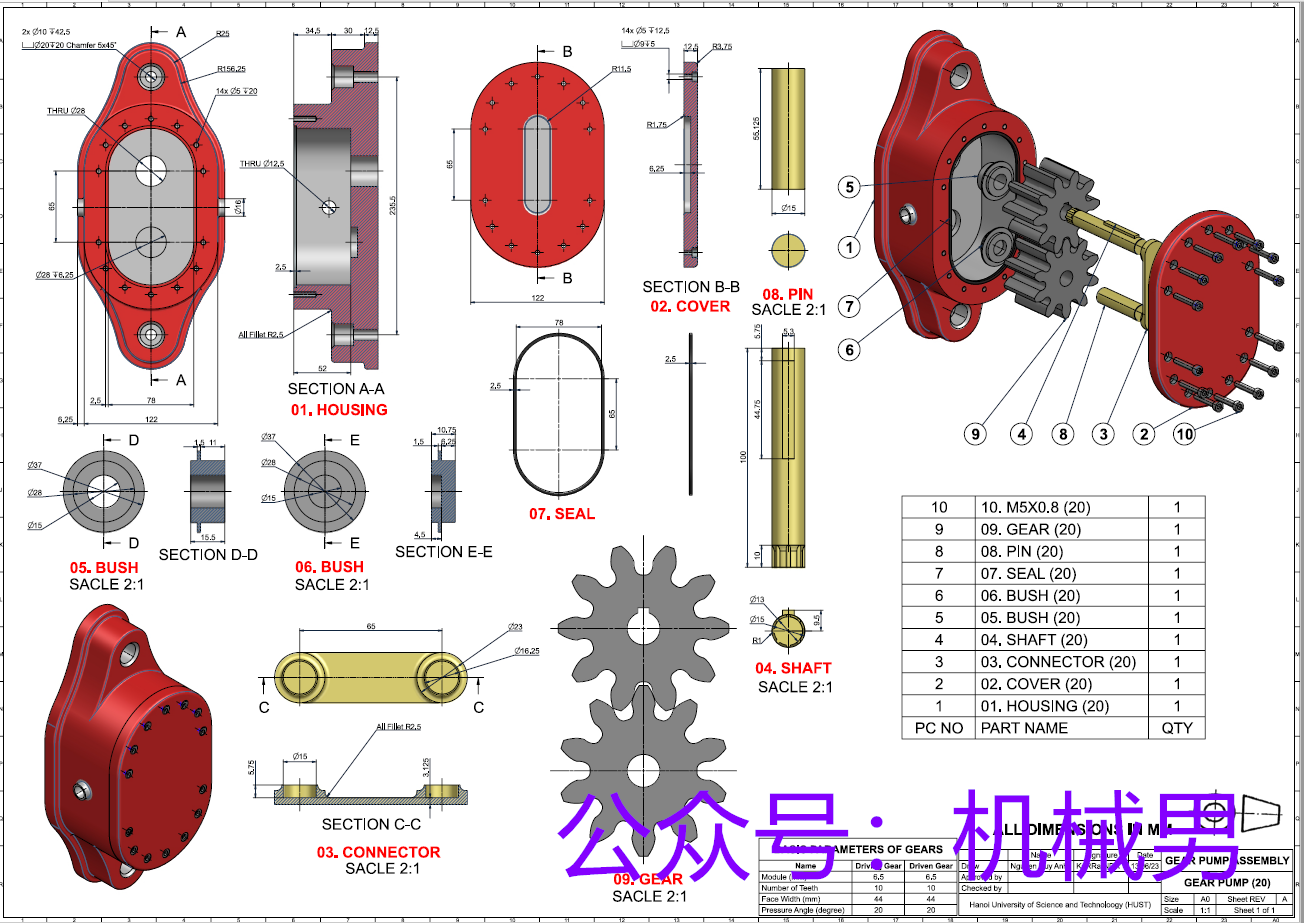

2. 结构组成
齿轮泵主要由以下部分组成：
泵体：泵体是齿轮泵的主要部件，内部具有流道，用于液体的流动。
齿轮：齿轮是齿轮泵的核心部件，通常包括主动齿轮和从动齿轮。主动齿轮由电机驱动，带动从动齿轮旋转。
轴和轴承：连接齿轮和驱动机构，确保齿轮的稳定旋转。
密封装置：防止液体泄漏，确保泵的效率和可靠性。
安全阀：当排出压力超过规定值时，安全阀自动开启，将高压液体返回吸入管，保护系统。
3. 特点与应用
结构简单：齿轮泵结构紧凑，造价低，维护方便。
流量稳定：齿轮泵的流量与转速成正比，适合需要稳定流量的应用。
适用范围广：常用于输送无腐蚀性、无固体颗粒且具有润滑能力的液体，如润滑油、食用植物油等。
工作温度：通常不超过70℃。
压力与流量范围：压力范围为0.7-20MPa，流量范围为0.045-30m³/h。
齿轮泵广泛应用于液压系统、工业输送、食品加工等领域，是流体输送和增压的重要设备。
