分享我们公司的机械图纸是如何编号的！

俗话说：看一个人如何，就看这个人的外表着装就可以看的出大概，而看一个工厂好不好，关键看他的东西摆放规不规范，整不整齐。而一个机械加工厂，东西摆放得整不整齐，那就要看这个工厂图纸整理的清不清楚？啥叫清不清楚？就是我要哪张图纸，你能在半分钟内直接给我找出来，不管是纸制的，还是电子版的，那就叫清楚！

下面我分享一下我为我们公司设计的图纸编号标准。
首先，我们公司主要是做产品的，产品主要有6种，把这个6种产品名字编号为产品1，产品2，产品3…..，而我们公司主要的设备有锯床，车床，铣床，加工中心，钻床，磨床等。主要就是设备，那以这些设备，结合上面的产品，对所设计的夹具、量具、辅具（辅助工具简称）等进行编号归档。
图纸主编号标准：产品名–设备名xx—夹具J、量具L、辅具F–加工的主要内容–00

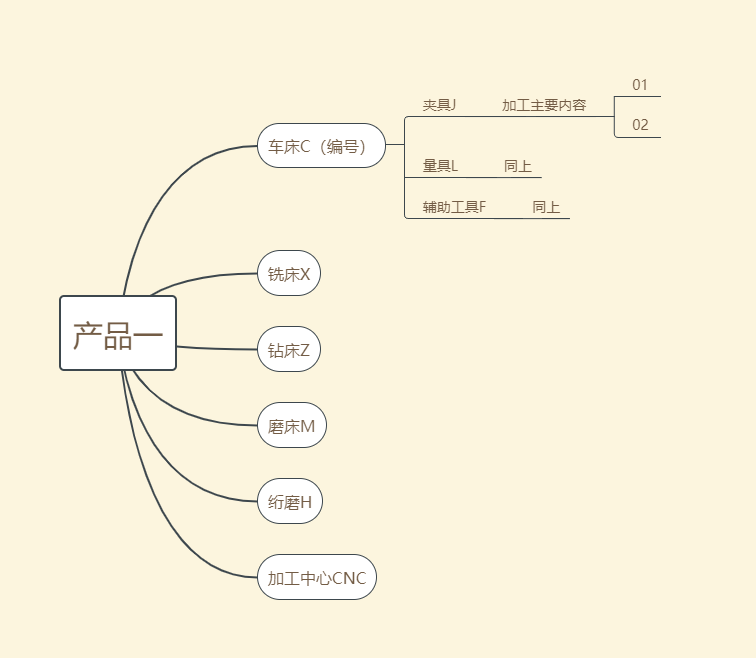

我用一张思维导图给大家看下：

下面解释一下这些编号的意思
第一个：产品名，一般我们是写中文名字，这样比较直观可以看出是哪个产品的（有时候没必要给自己添麻烦），而产品的名字都是我们自己给他命名的，对自己的产品，如同自己的孩子一样，刚出生，一定要给他一个自己认为比较直观的名字，例如像盖子一样，那就叫xx盖，像管套一样，就叫xx套等等，这些都可以自己去琢磨，当然也要撇开那些名字比较常见的，例如螺丝，螺帽等，你不可能也把你的产品也叫螺丝螺帽，除非你真的做螺丝螺帽，额。。。还有就是名字没必要命的太长，一般2-3个字是最合适的，大家叫起来也比较顺口，你去给他起个俄罗斯xxxxxxx斯基，那就有点过分了。
第二个：设备名xx 上面我说过了，我们公司的设备主要以锯床，车床，铣床，加工中心，钻床，磨床为主，当然也有其他一些小设备，例如保温炉，加热炉，抛光机等等，这些就先不提了。名字一般都是以设备名的第一个字英文大写为主，例如车床就以C表示，锯床-J,钻床-Z,铣床-X,磨床-M，加工中心一般以CNC表示。然后，设备名后面加上编号，这个编号就是代表设备的编号，一般，我们设备买回来，都是给他一个号码，这个一般按先来后到原则，先到工厂，数字就靠前，例如车床01，车床02….这样，这样就可以很直观的看出，这个图纸是在哪台设备上用的。所以这个设备名一钻床为例，图纸的命名规则就是Z01,Z02,Z03…这样的。
第三个：夹具J、量具L、辅具F 一个产品加工的时候一般都要用到工装夹具，还有量具，有些可能还有用到辅助工具，例如摆放产品的架子，夹持产品的工具等等。这个命名原则也是按他的第一个大写字母，夹具就是以J表示，量具以L表示，辅助工具以F表示。
第四个：加工的主要内容 一般填这个的时候，是填主要的加工尺寸内容，例如加工哪个孔，哪个面，攻丝等等。举个例子：钻2-Φ6孔，攻3-M6，车大端面，铣宽4槽等等，这样一般也会看出是哪道工序的图纸。
第五个：就是后面加编号，一般夹具量具也不是一个零件组成，都是由几个零件组成，然后直接把这些零件编成号码，直接填写就可以了，可以不用填写这个零件的名字，名字在他图纸上写就可以，我们这边把编号给填上就可以。
这个就是我们车间图纸的编码规则，可能每个公司命名规则都会有点不同，但是，这些都是为了我们管理好图纸做出的第一步，只有做好这一步，下面的图纸更改，图纸外放，图纸借用等等才会有次序的展开。
