机械制图CAD练习图纸分享

        切记！我们在练习CAD制图的时候，一定要思考，不要盲目去模仿做图，一定要思考，再思考。要想下怎么去做图，观察图形的结构，结合CAD里面各个按键的功能，怎么高效率得完成？这个才是你们练习制图的真正意义所在！

     下面这些图都是比较简单，而且都是比较经典的，适合新手练习。有需要的可以拿去练习练习！

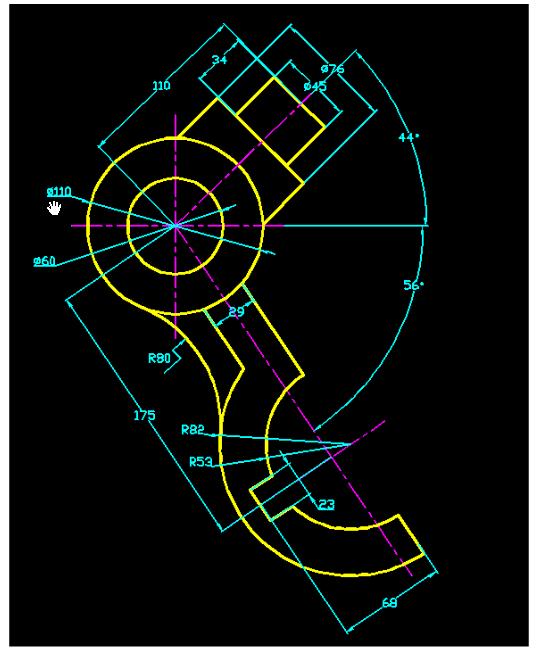

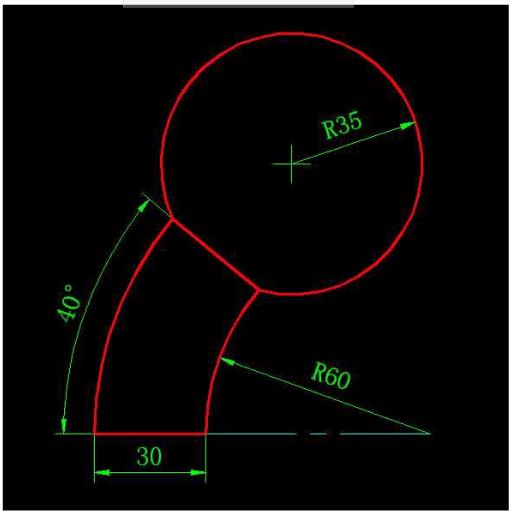

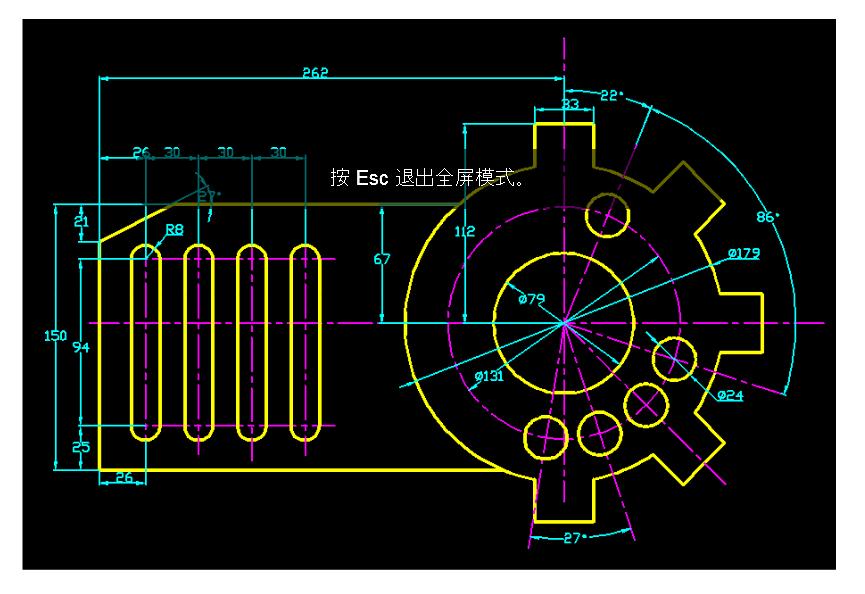

1、

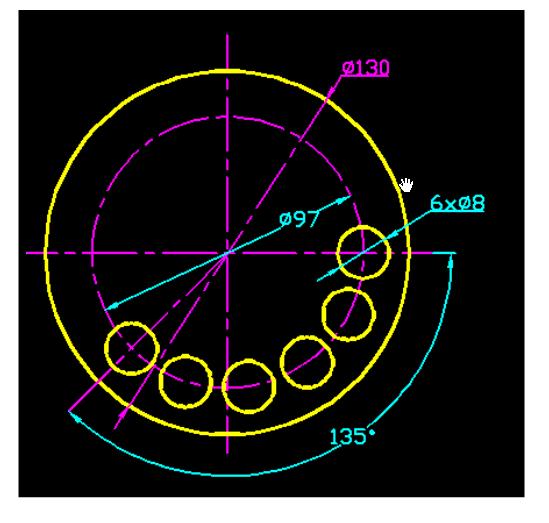

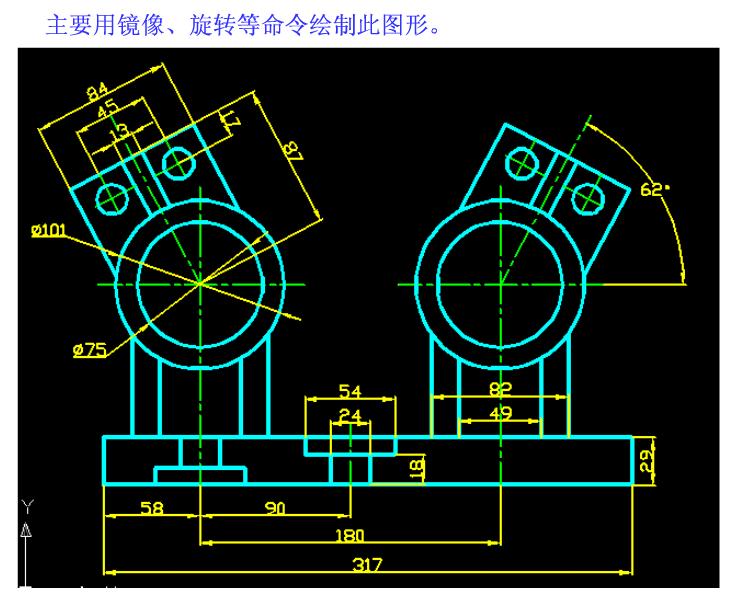

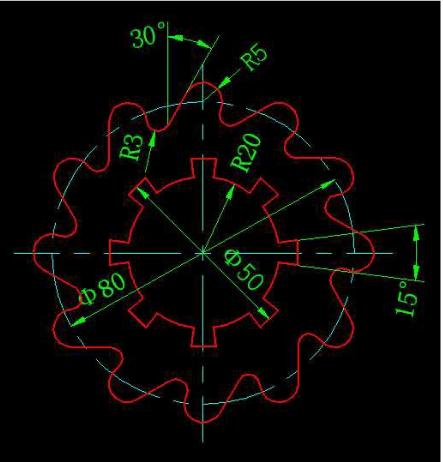

2、

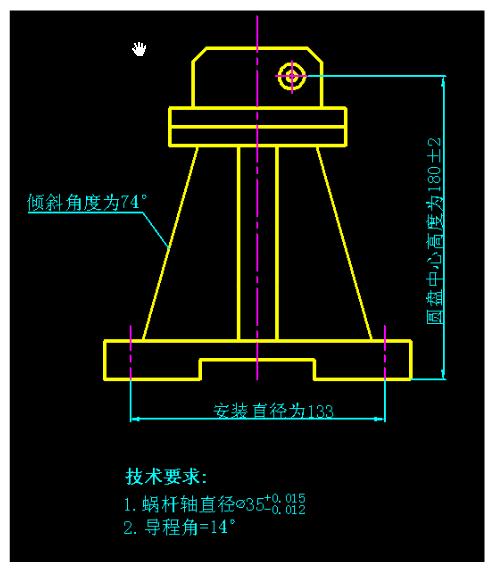

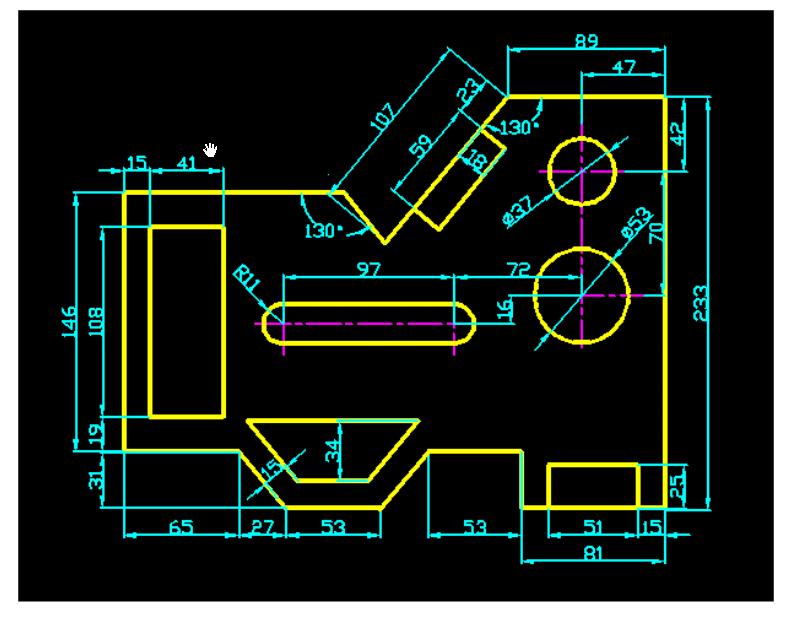

3、

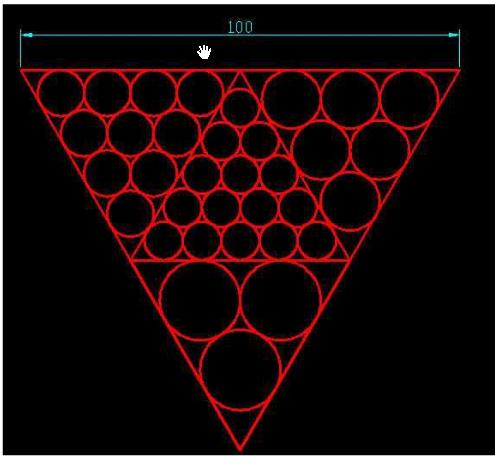

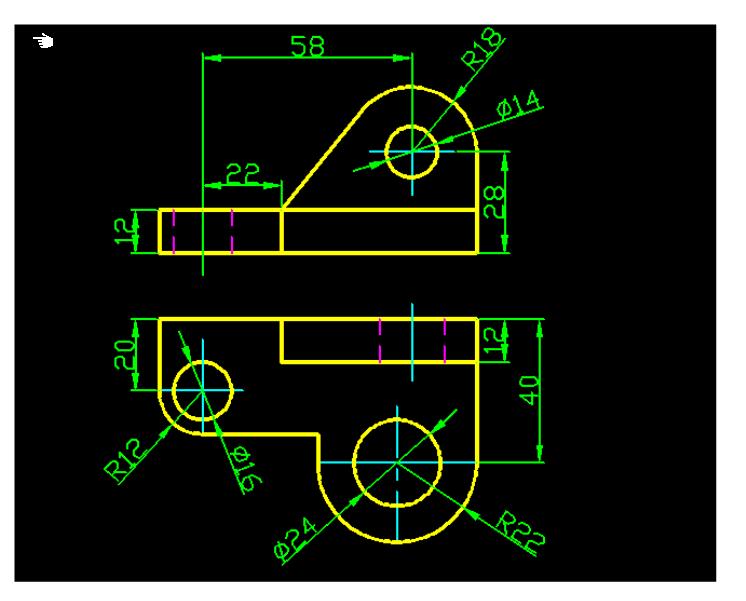

4、

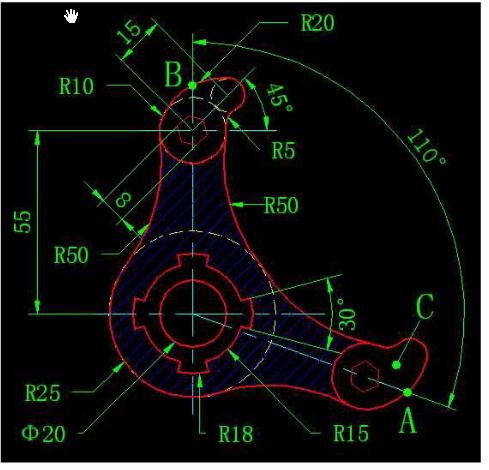

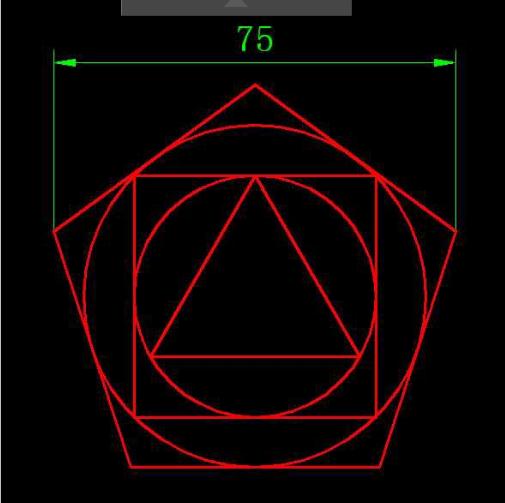

5、

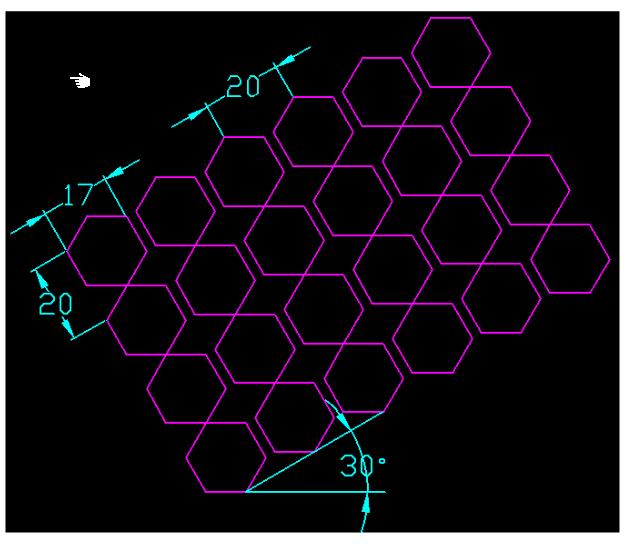

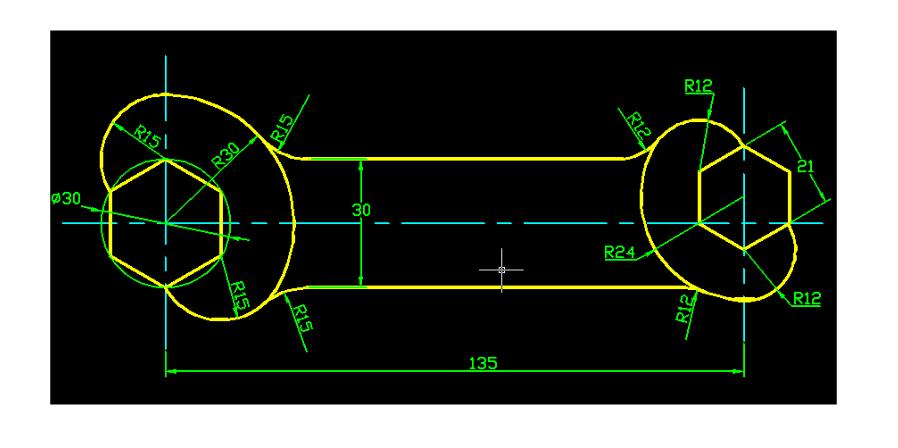

6、

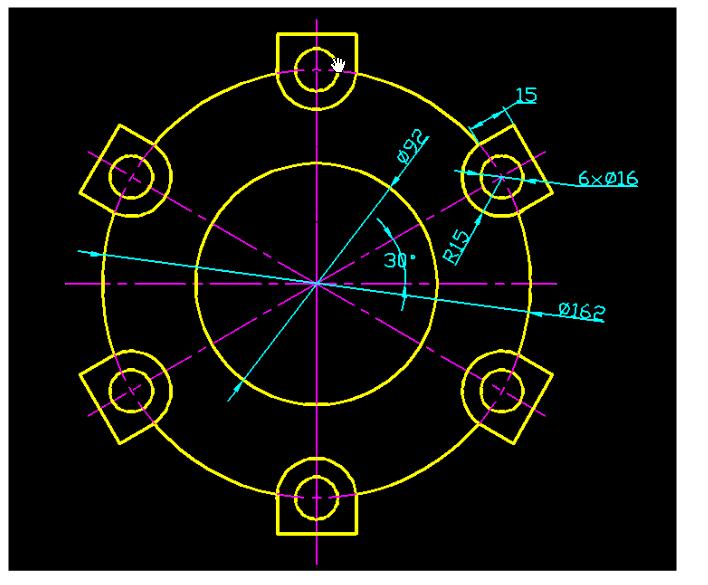

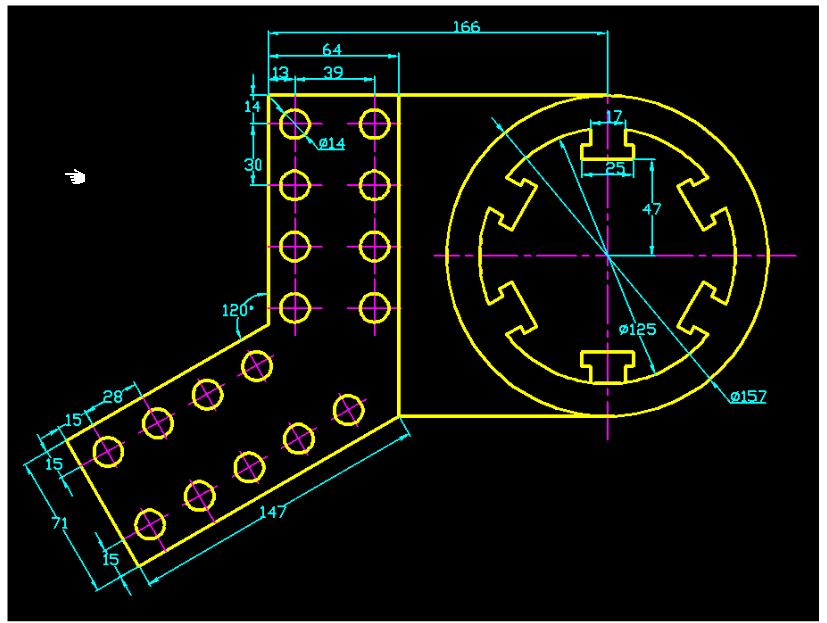

7、

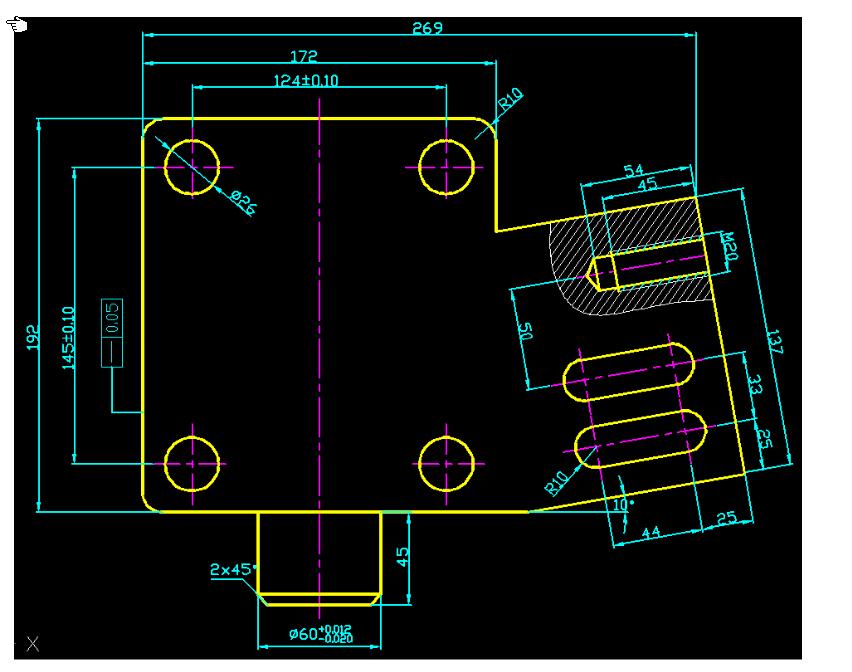

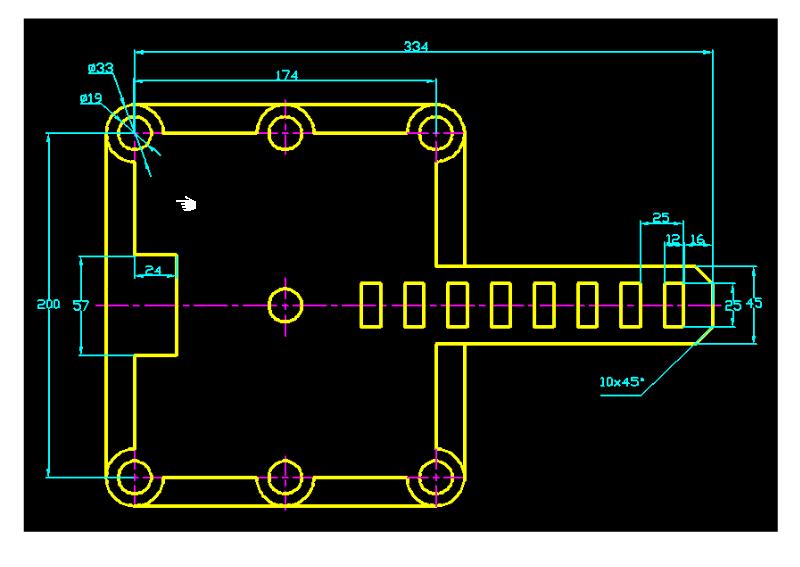

8、

9、

10、

11、

12、

13、

14、

15、

16、

17、

18、

再唠叨一遍，切记要多练习，再练习，要结合所学的机械知识，然后结合图形分析后，再用CAD软件画！！！

———————–

博客：http://www.jixienan.com

分享知识使我快乐，越分享越快乐！
