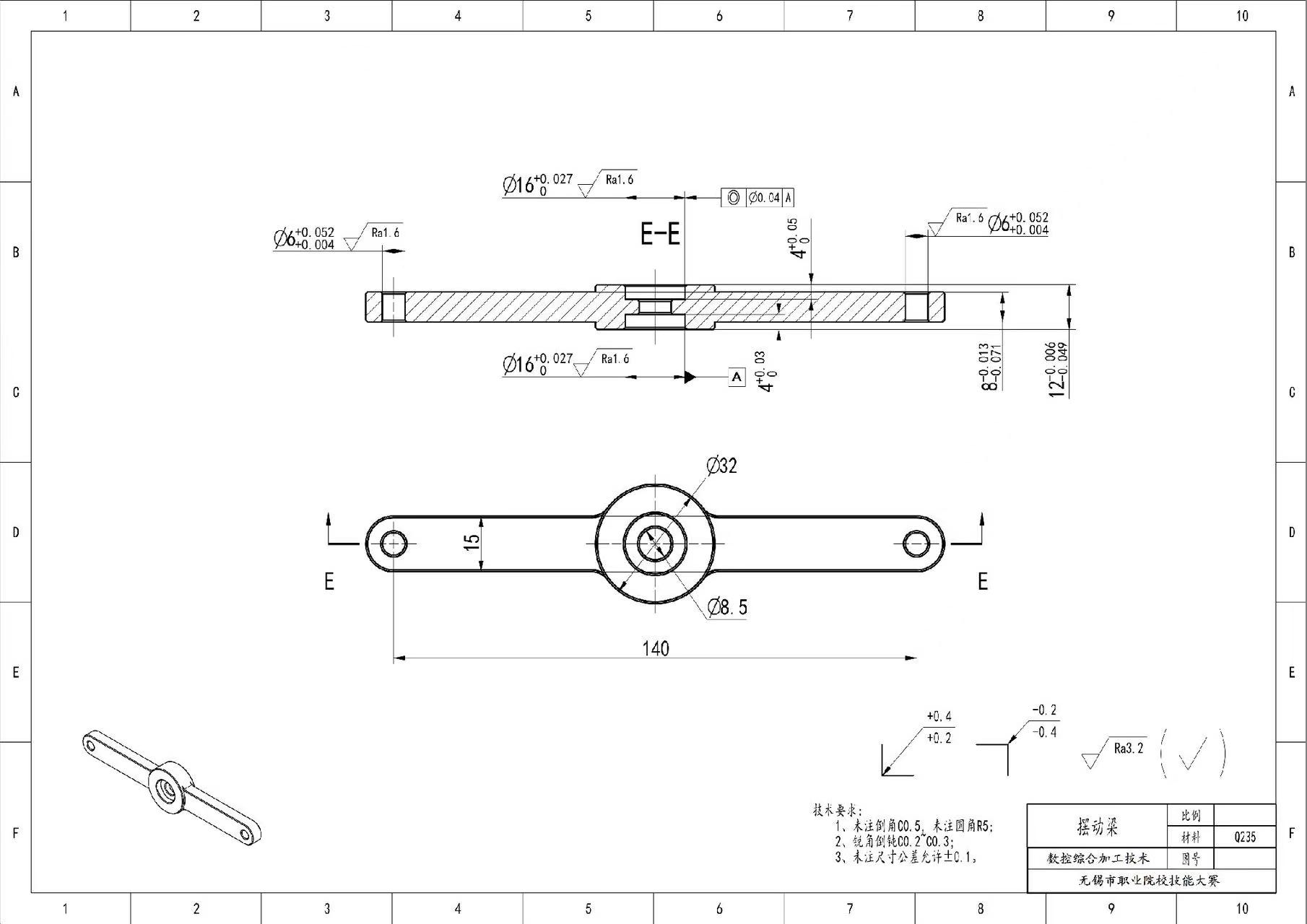

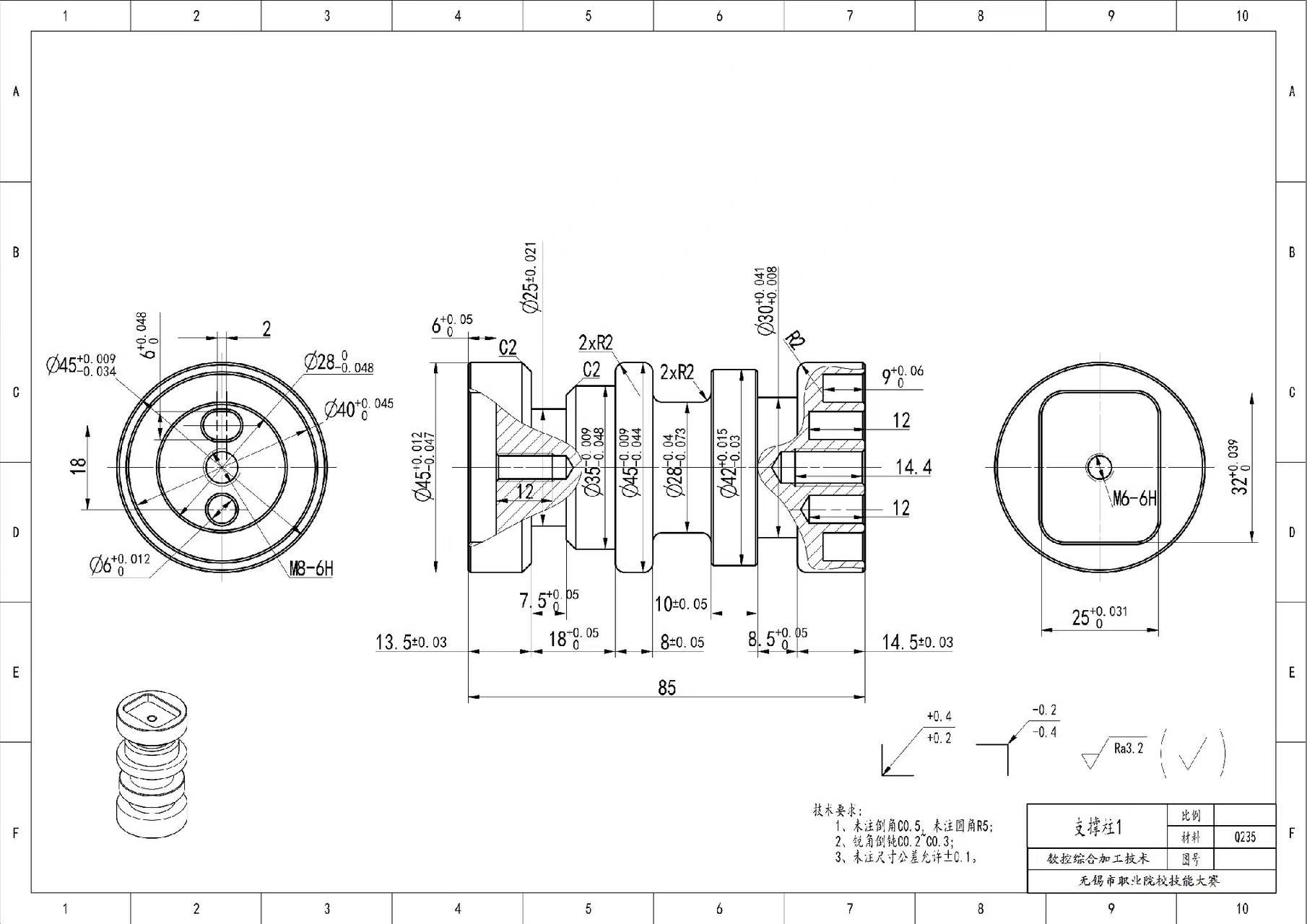

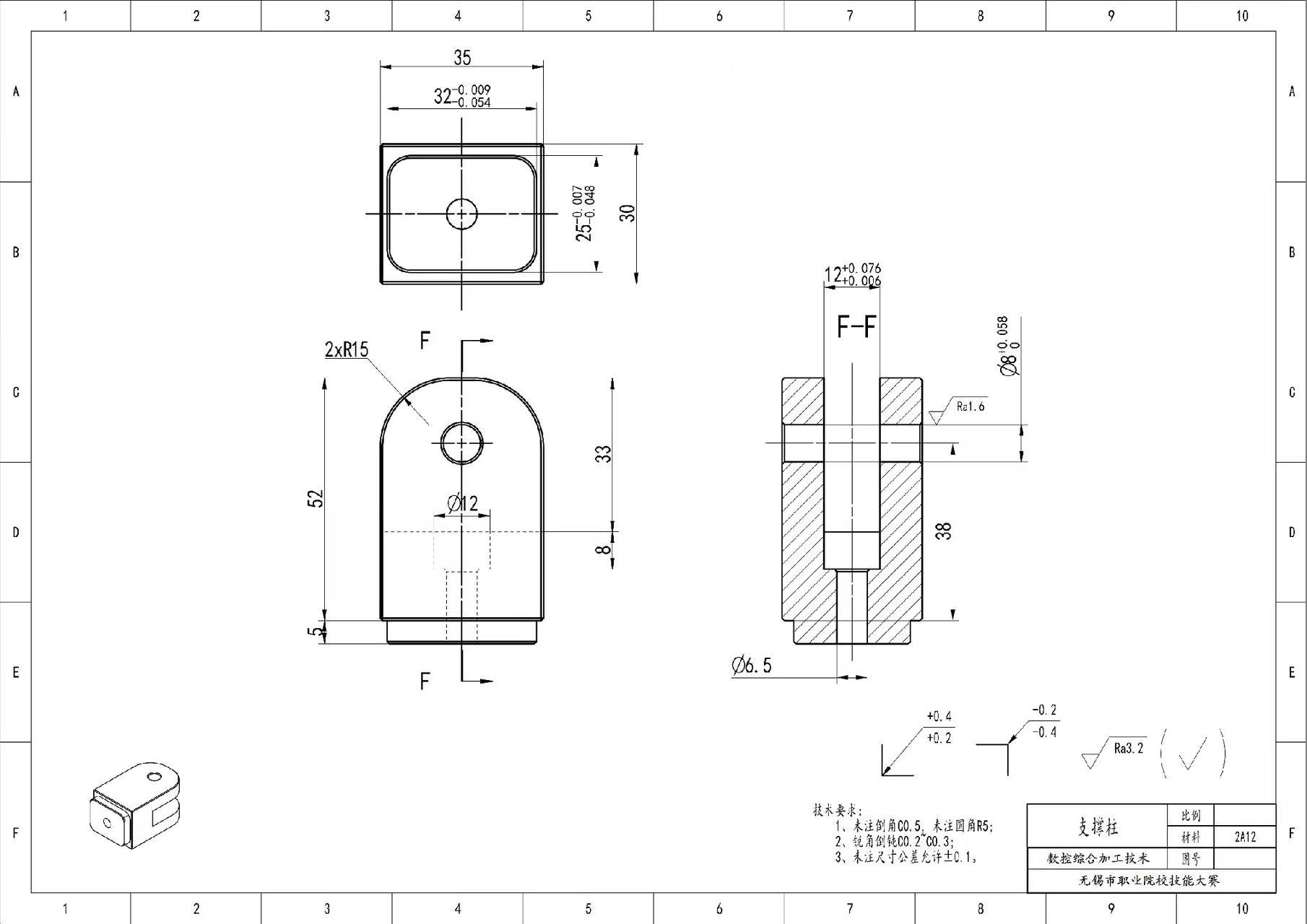

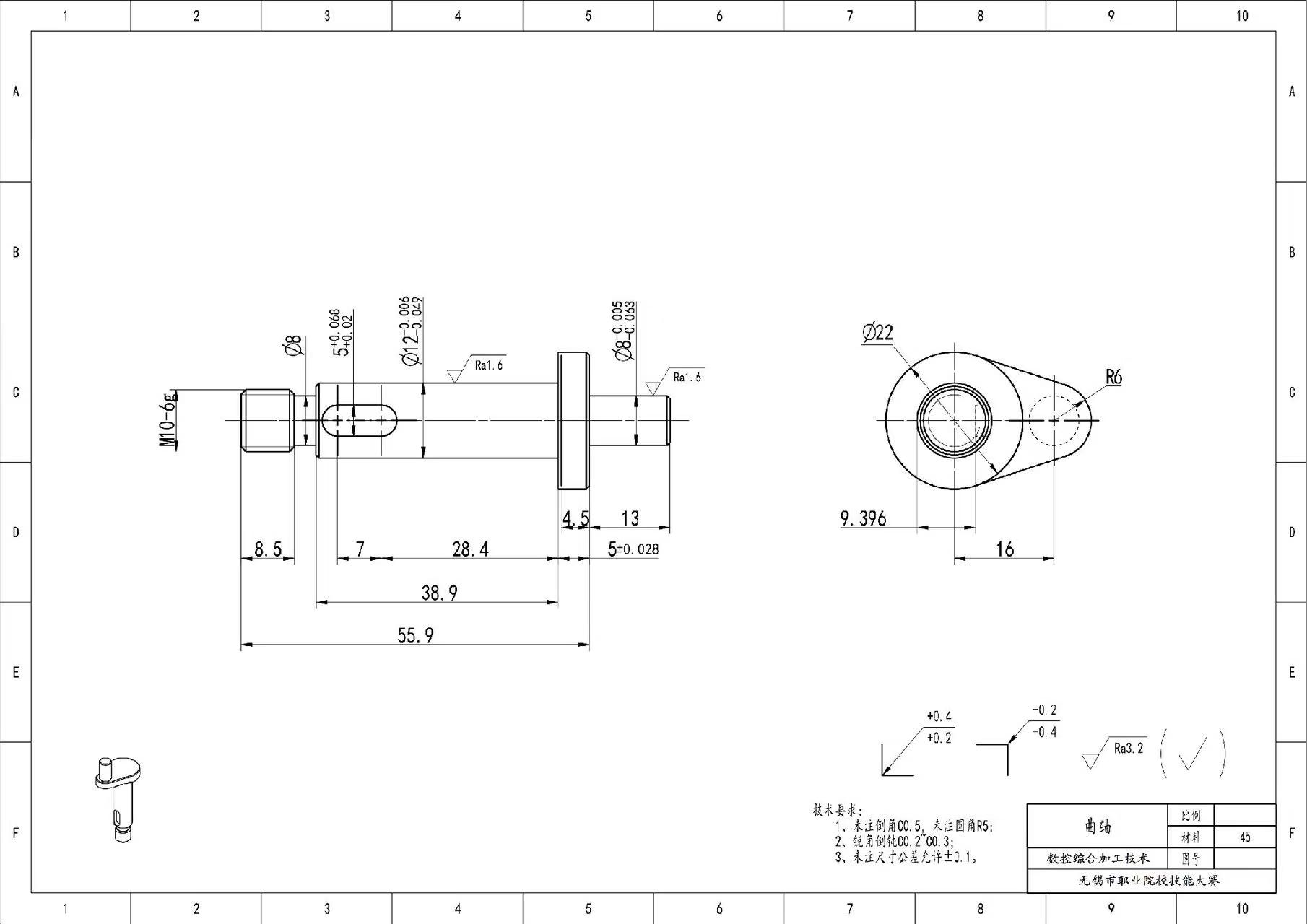

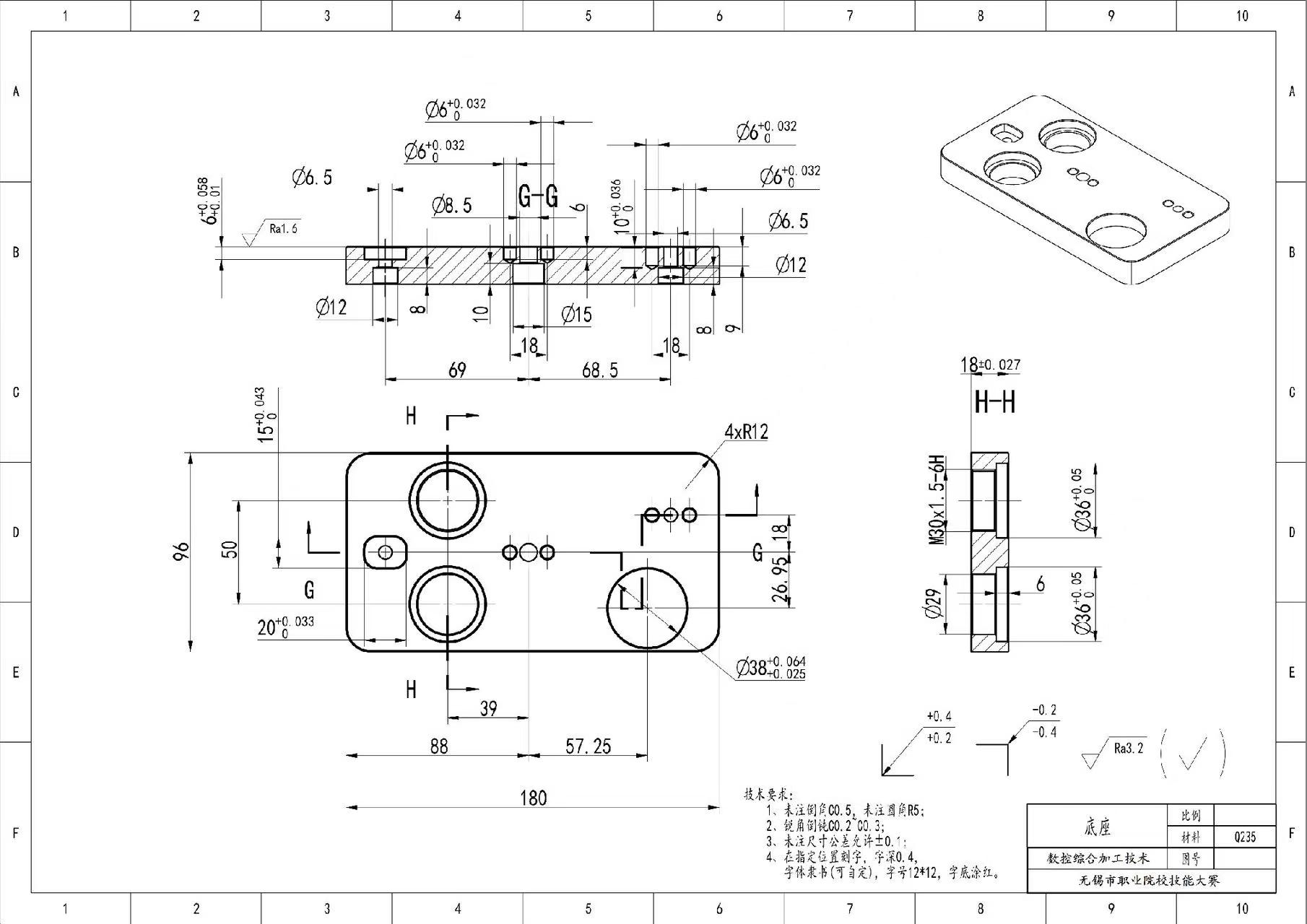

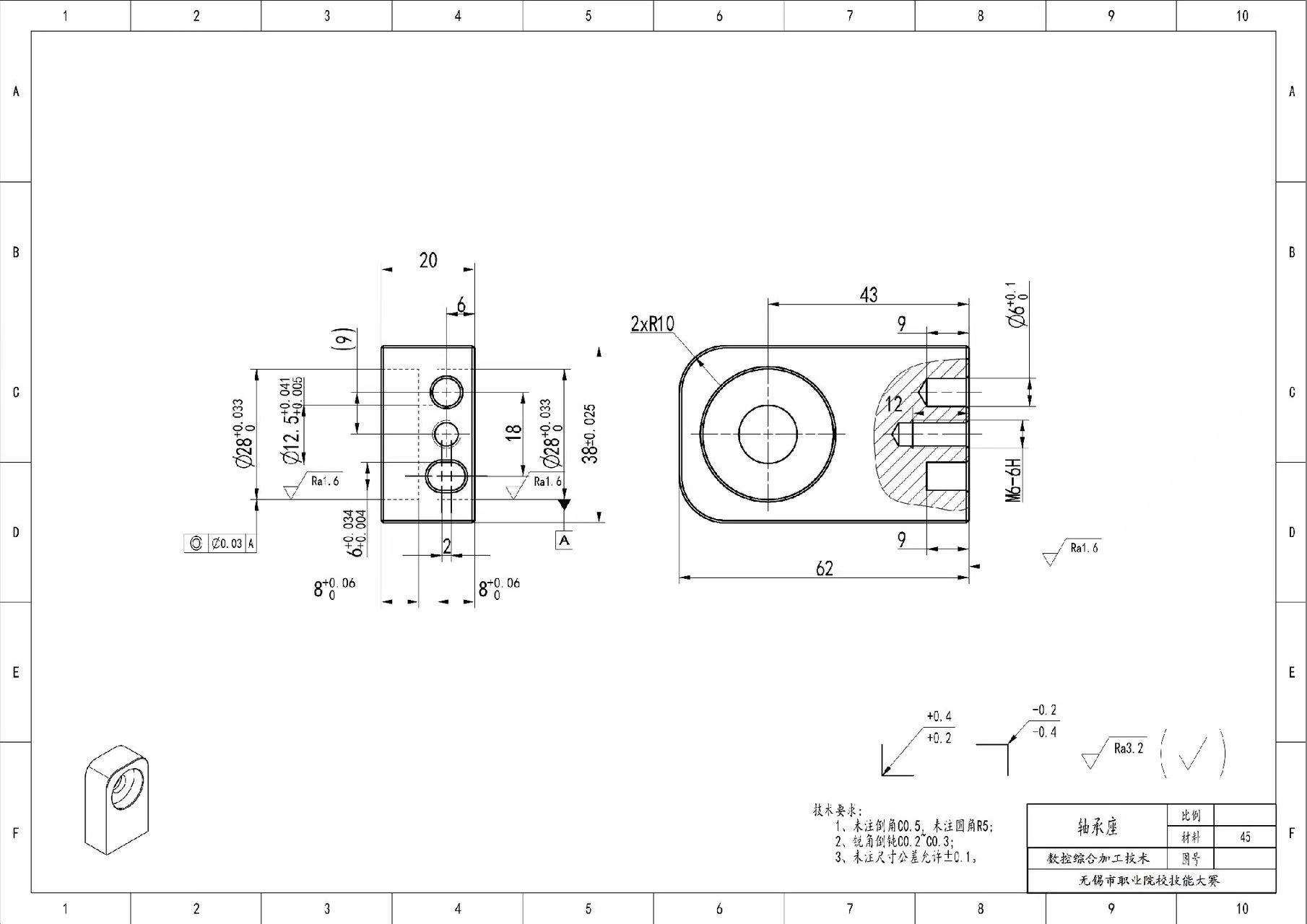

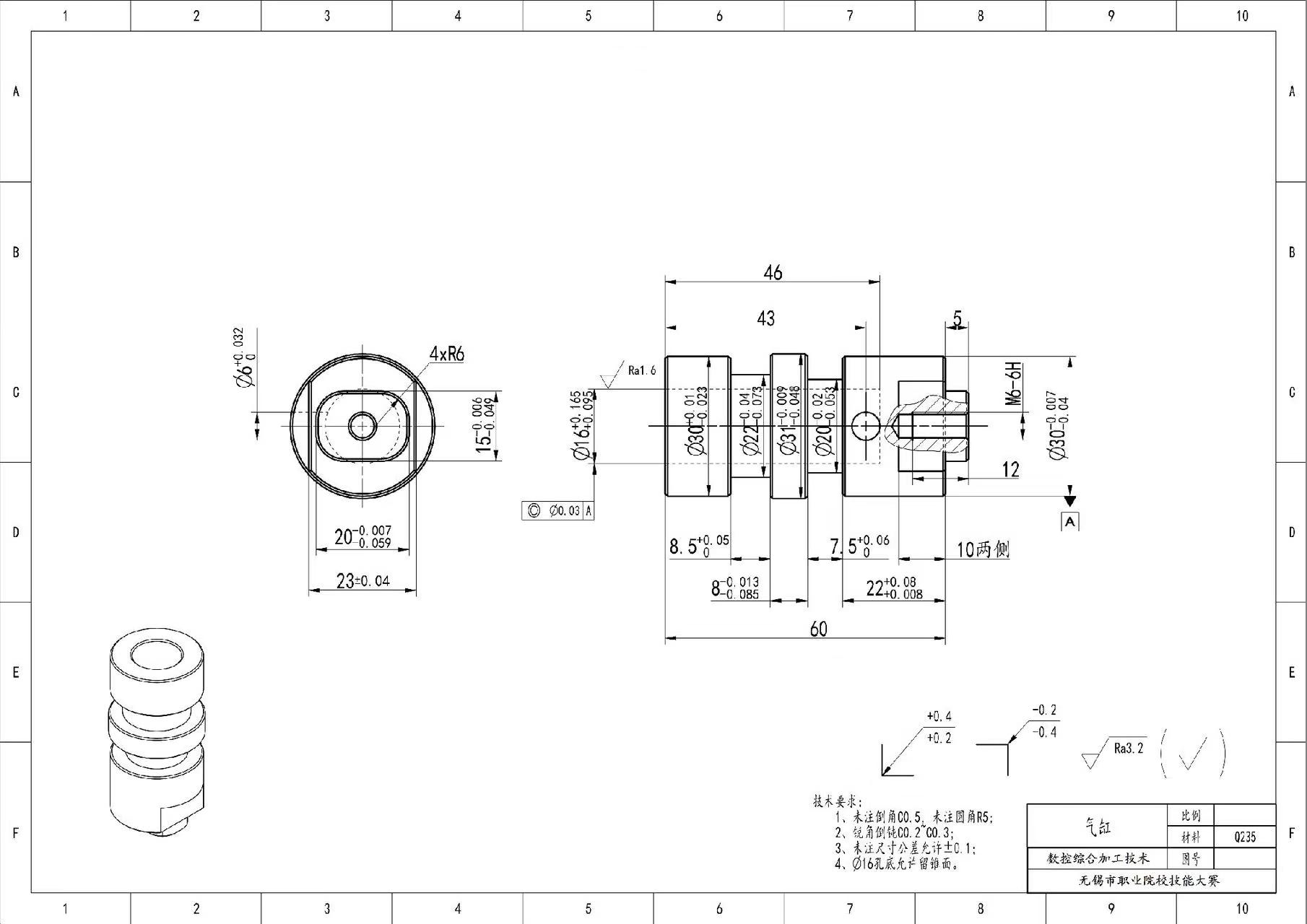

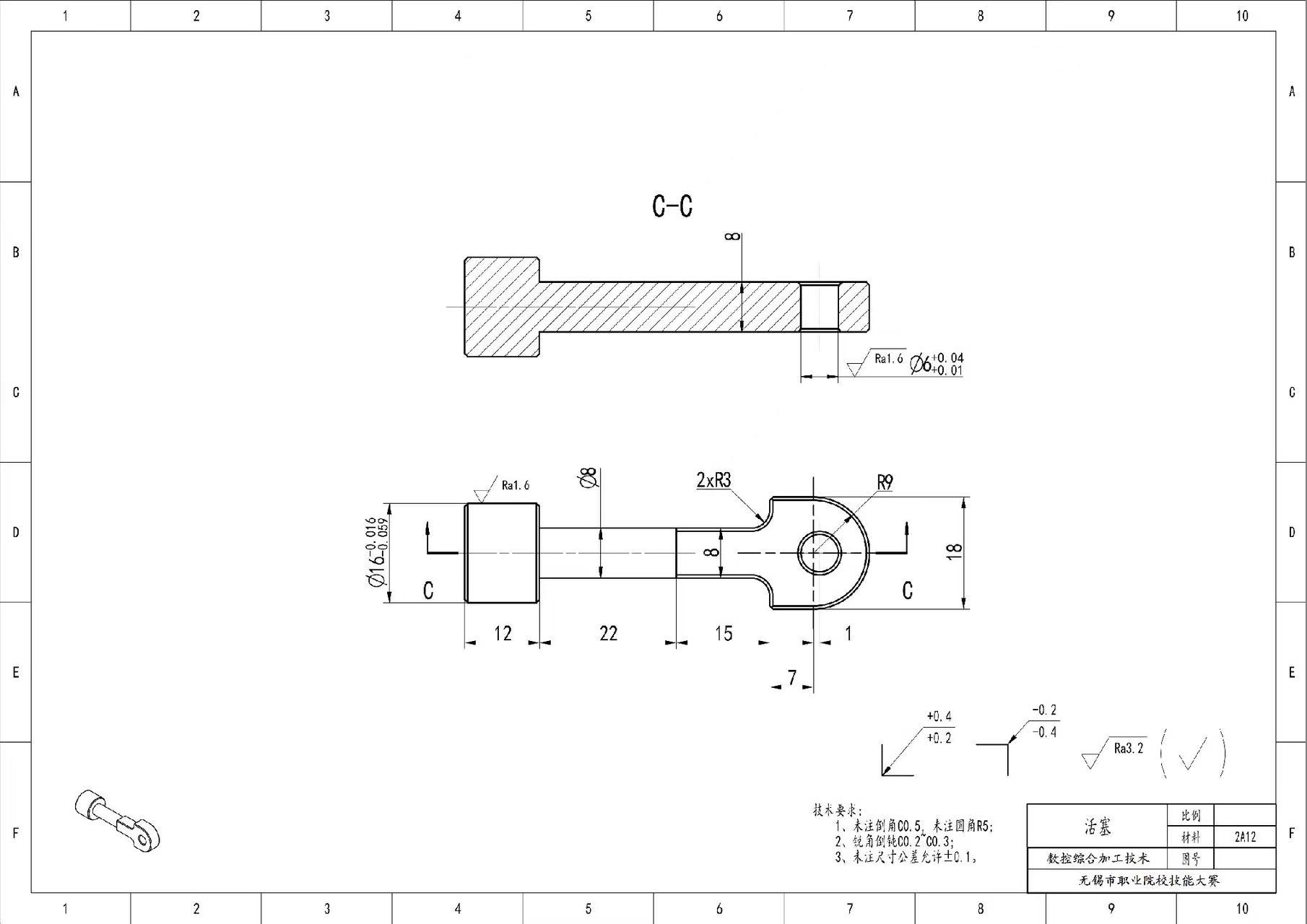

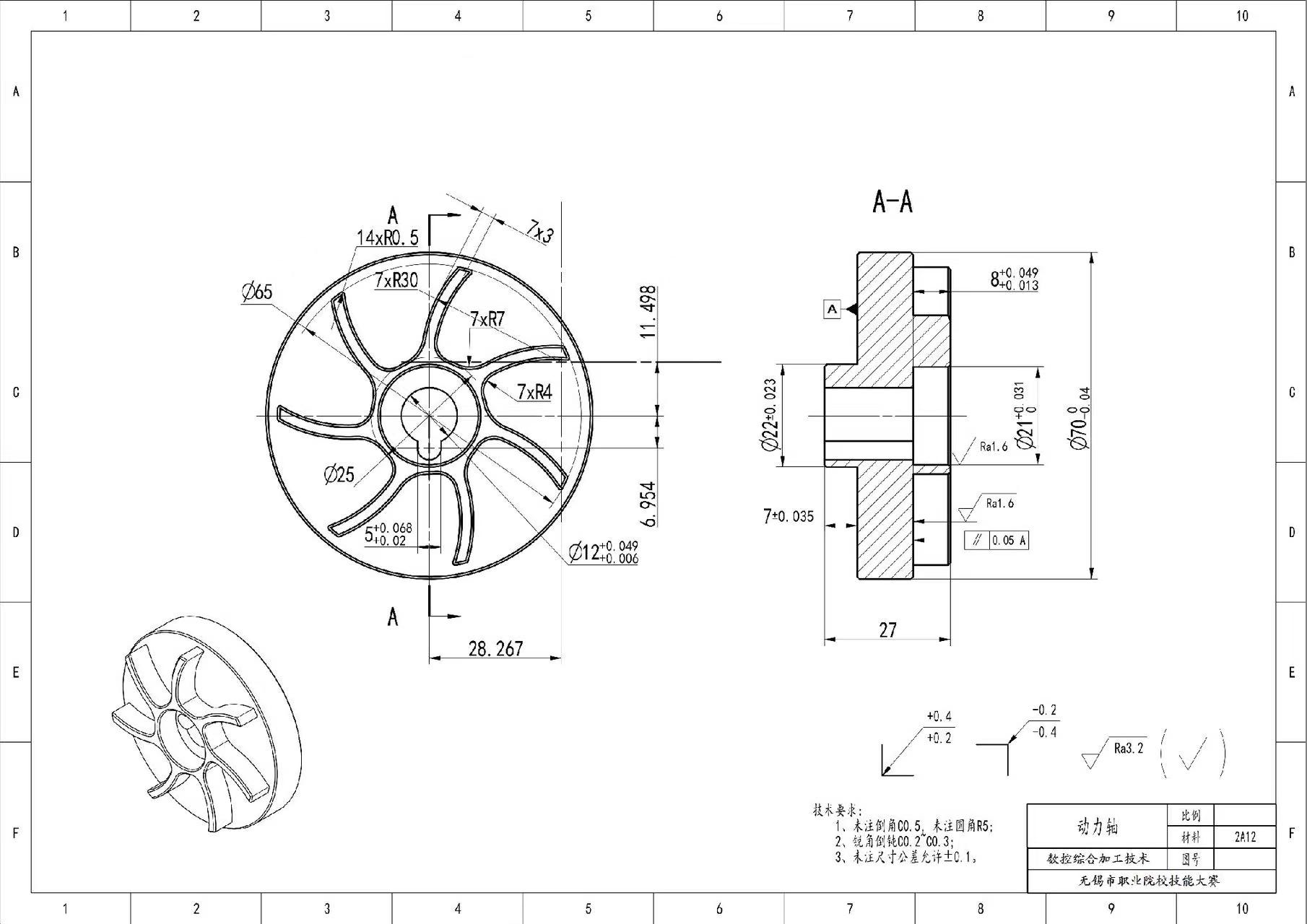

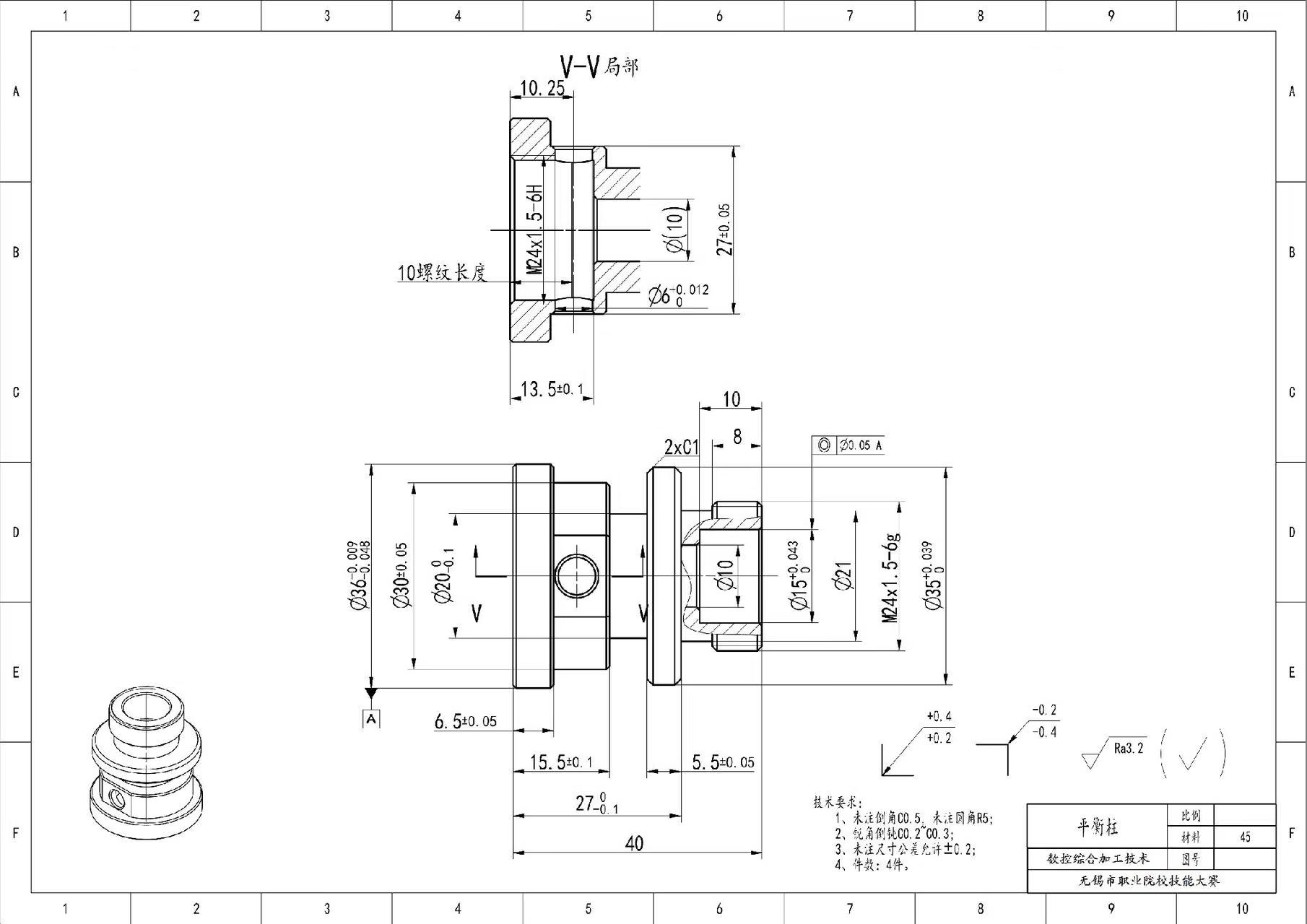

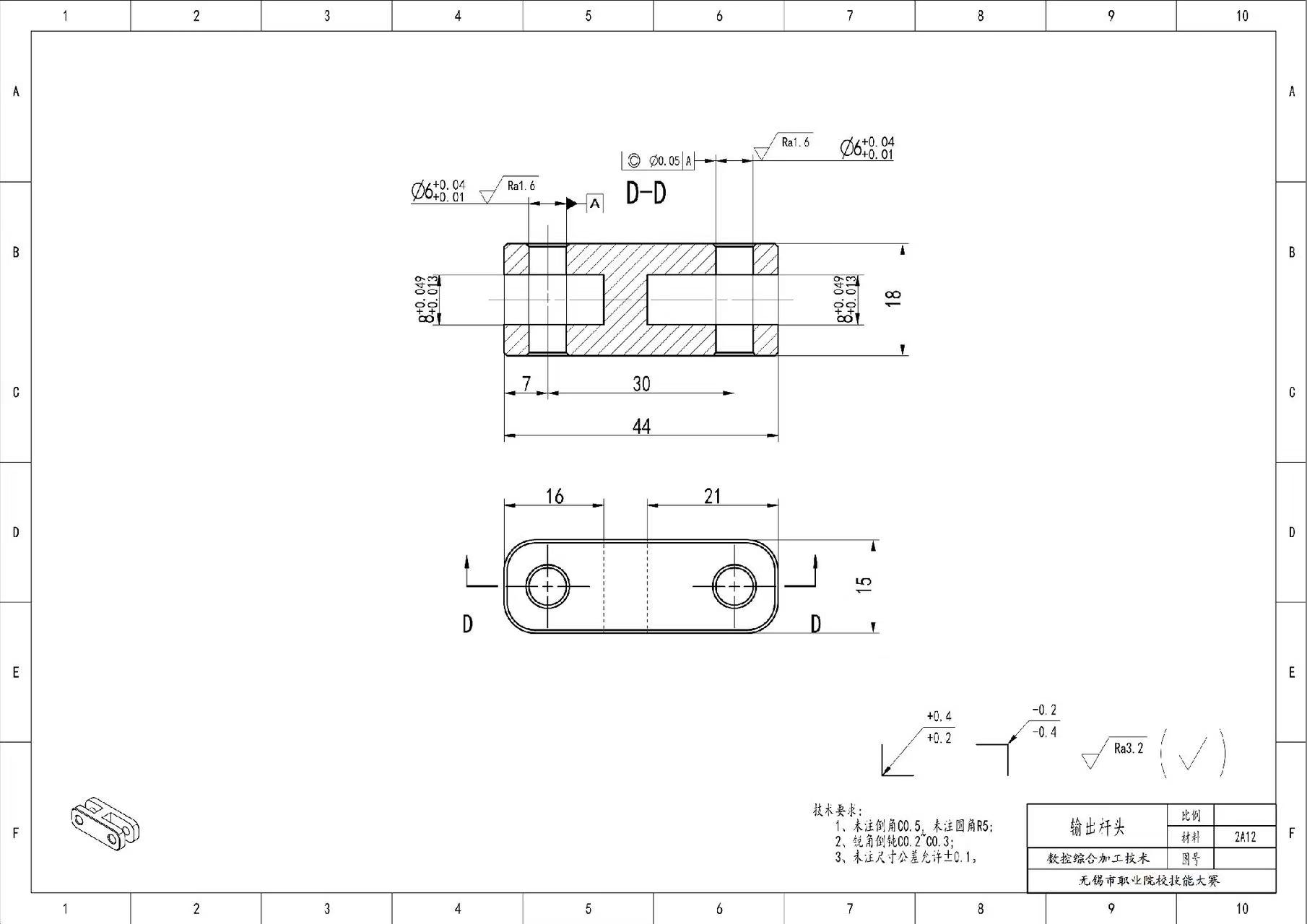

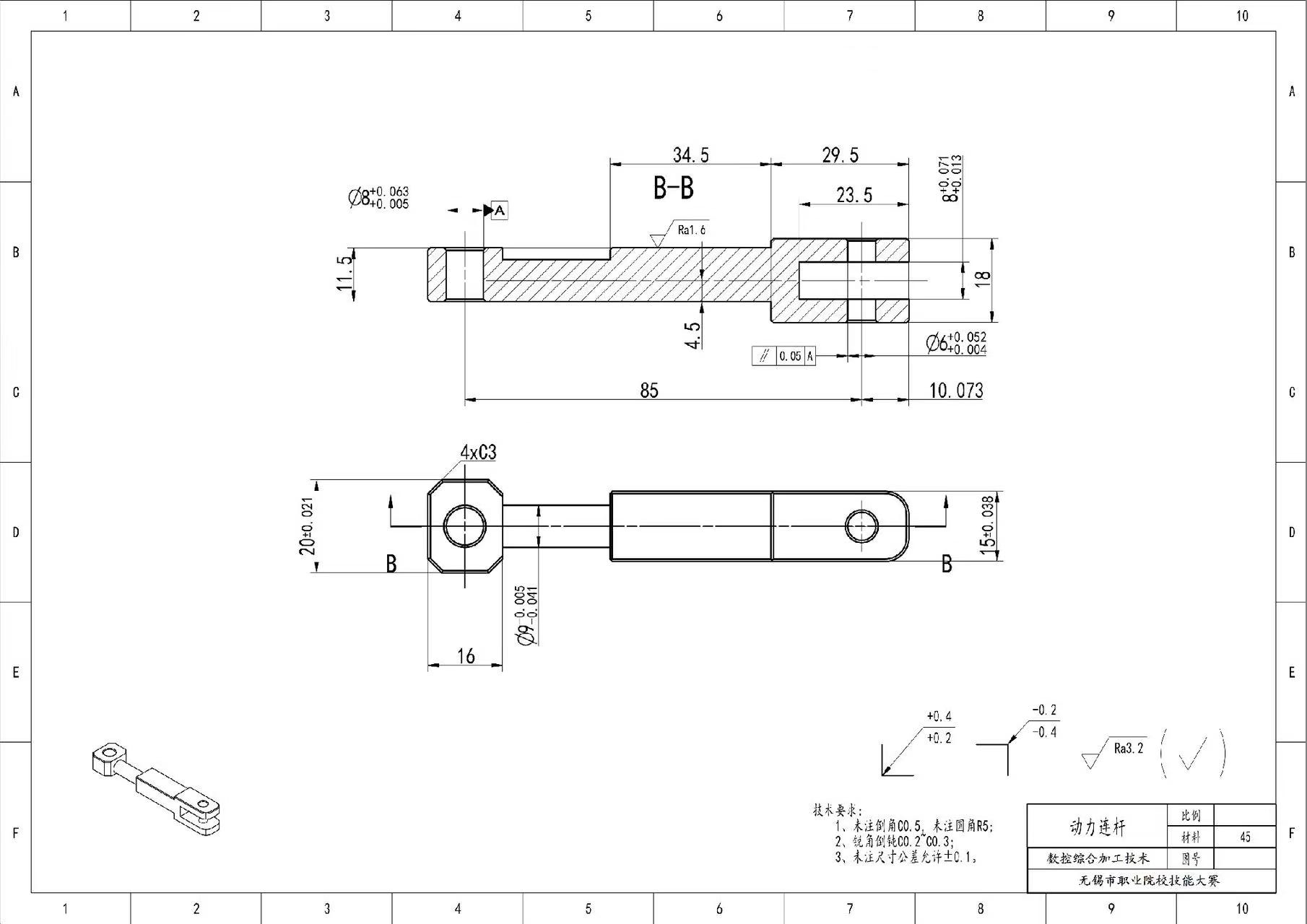

最近看大家对图纸比较感兴趣，我就多分享一些平时自己保存的一些图纸。这些图纸不仅可以拿起来画画图，锻炼自己的画图能力，另外有条件的人可以，拿起来加工，锻炼自己的加工能力还有配合能力！这些图纸看似简单，其中一些精度要求还是蛮高的。尺寸加工得精确，会影响到后期的装配。
顺便说一下，装配的质量和效率受到许多因素的影响，以下是这些因素的更详细说明：
一、尺寸公差： 尺寸公差是设计师在制定图纸时考虑到的尺寸允许误差范围。加工过程中，必须确保加工的尺寸在这个允许范围内。如果加工的尺寸偏离图纸规定的公差范围，可能导致装配过程中零件之间的间隙过大或者过小，从而影响装配质量。
二、表面粗糙度：表面粗糙度指的是加工后零件表面的光滑程度。不同的应用需要不同程度的表面粗糙度。如果表面粗糙度不符合要求，可能会导致摩擦增大、密封性能下降等问题，影响零件的装配质量和工作效率。
三、材料选择：材料的选择对零件的加工和装配至关重要。不同的材料具有不同的物理性能和化学性质，可能会影响零件的尺寸稳定性、强度和耐磨性等。需要根据零件的使用环境和要求选择合适的材料，确保装配后的零件能够满足设计要求。
四、加工工艺：加工工艺包括切削、铣削、车削等加工方法，以及热处理、表面处理等工艺。选择合适的加工工艺可以确保零件的精度和表面质量。如果加工工艺不当，可能会导致零件形状不规则、表面质量差等问题，影响零件的装配质量。
五、装配顺序：装配顺序直接影响着零件之间的相互作用和配合性。合理的装配顺序可以减少装配过程中的冲突和困难，提高装配效率和质量。如果装配顺序不当，可能会导致零件装配不上、装配后的结构不稳定等问题，影响装配质量。
六、外部环境因素：外部环境因素包括温度、湿度、振动等，可能会影响零件的尺寸稳定性和装配的精度。特别是在一些特殊的工作环境中，需要考虑这些因素对装配的影响。
综上所述，要保证机械零件按照图纸加工和装配的质量和效率，需要全面考虑尺寸公差、表面粗糙度、材料选择、加工工艺、装配顺序和外部环境因素等多个方面的因素。
公众号：机械男（ID：jixienan）
博客：http://www.jixienan.com
分享一些我觉得有用的内容，希望对大家能有帮助!

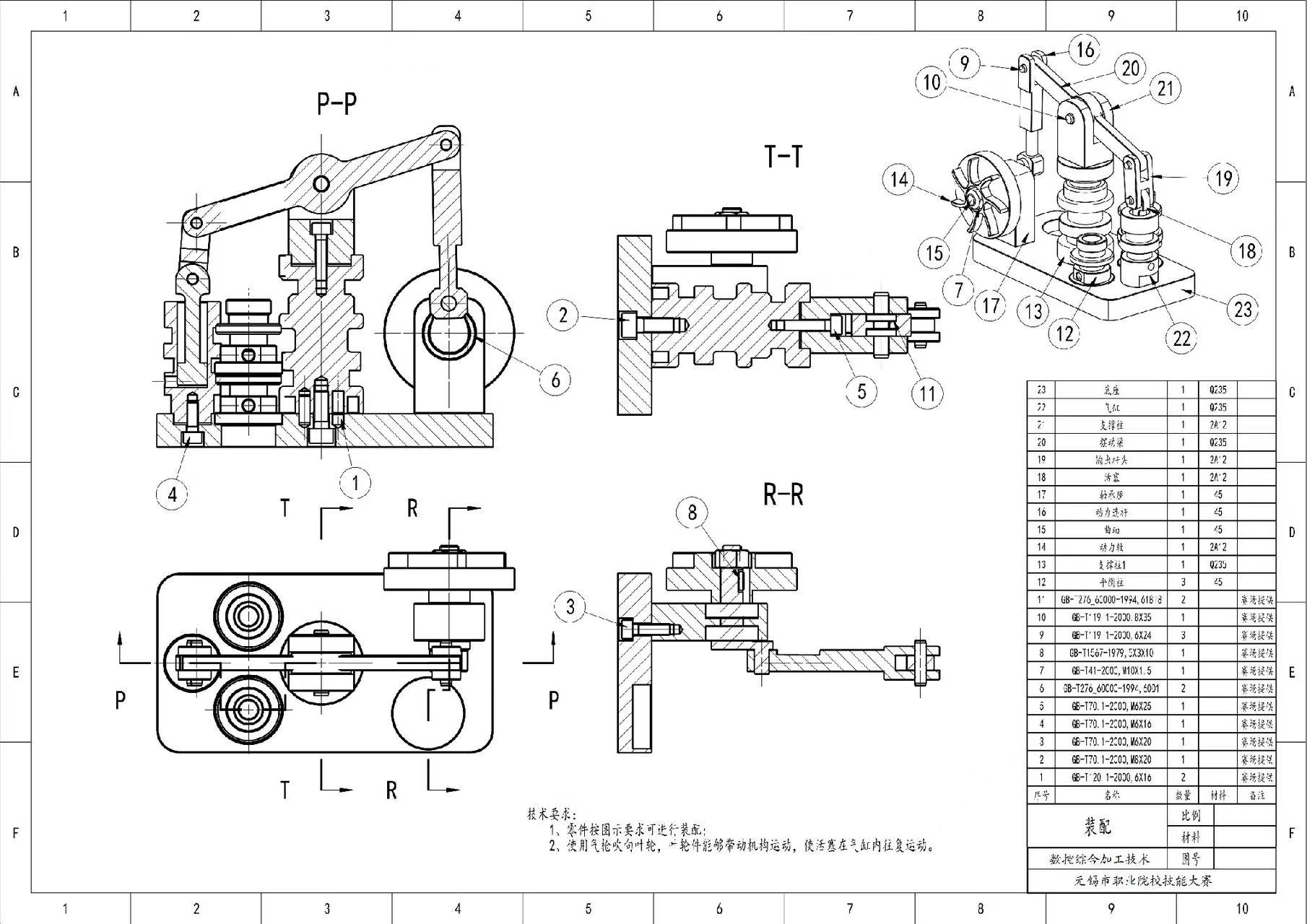

转载请注明原文链接：机械男——分享一张叶轮连杆气缸装配图纸
