夹具虎钳是一种用于工业制造和加工领域的重要工具，其设计和功能使其能够夹紧、定位、固定和释放工件，以确保加工过程中的精确性、稳定性和安全性。下面将详细介绍夹具虎钳的结构、工作原理、应用范围以及相关注意事项。

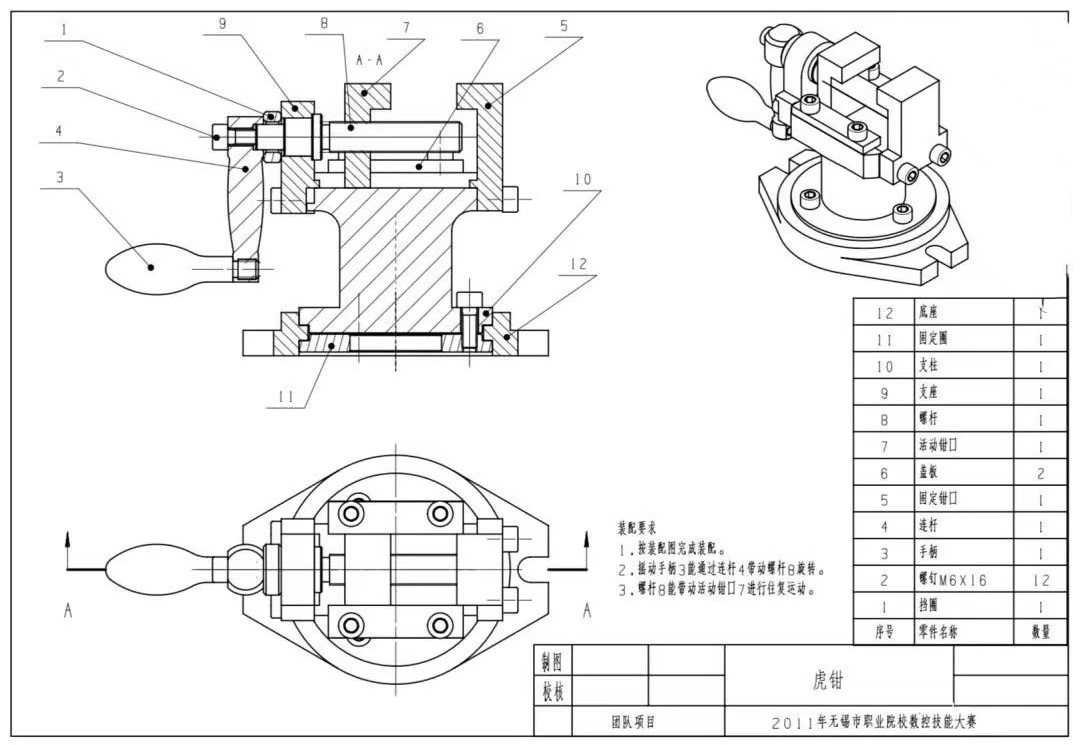

1. 结构组成

夹具虎钳通常由以下几个部分组成：

a. 主体框架：

主体框架是夹具虎钳的主要支撑部分，通常由坚固的金属材料制成，具有足够的强度和刚度以承受加工过程中的压力和振动。

b. 夹爪：

夹爪是夹具虎钳的关键组件，用于夹持工件。通常有两个夹爪，它们可以通过螺旋机构或手柄调节，以实现对工件的夹紧和释放。

c. 螺旋机构或手柄：

这些部件用于调节夹爪的位置和间距，以适应不同大小和形状的工件。螺旋机构通常由螺杆和螺母组成，通过旋转螺杆来移动夹爪。手柄则是一种手动操作的装置，用于控制夹爪的运动。

d. 定位和固定装置：

一些夹具虎钳还配备了定位和固定装置，用于确保工件在加工过程中的精确定位和稳定固定。

2. 工作原理

夹具虎钳的工作原理基于夹爪的夹紧机制。当操作人员旋转螺旋机构或手柄时，夹爪会向内移动，夹紧工件。夹具虎钳的设计使其能够适应不同形状和尺寸的工件，从而实现灵活的夹持功能。

3. 应用范围

夹具虎钳在各种工业领域中都有广泛的应用，包括但不限于：

a. 机械加工：

夹具虎钳常用于机床上，用于夹紧金属工件进行铣削、车削、钻孔等加工操作。它们确保工件在加工过程中的稳定性和精确性，提高加工效率和成品质量。

b. 车间制造：

在车间制造过程中，夹具虎钳用于夹持和定位各种零部件，以便进行装配、焊接、钻孔等操作。它们能够确保工件的正确定位和稳定固定，从而提高生产效率和产品质量。

c. 3D打印：

在3D打印过程中，夹具虎钳可以用于固定打印平台或支撑结构，以确保打印过程中的稳定性和精确度。它们还可以用于夹持和支撑打印中的薄壁或复杂形状的工件。

d. 精密装配：

在精密装配过程中，夹具虎钳可以用于夹持和定位微小零件，以便进行精确的组装操作。它们能够确保零件的正确位置和对齐，从而提高装配的精度和效率。

4. 注意事项

使用夹具虎钳时需要注意以下几点：

a. 安全操作：

操作人员应熟悉夹具虎钳的使用方法，并严格遵守安全操作规程，以防止意外伤害和损坏设备。

b. 工件保护：

在夹持工件时，应使用适当的夹具垫片或软质夹具，以防止工件表面被损坏或变形。

c. 定期检查和维护：

定期检查夹具虎钳的各个部件，确保其运行正常并及时进行维护，以延长其使用寿命并保持良好的工作状态。

d. 适当选择：

根据工件的形状、尺寸和材料特性选择适当的夹具虎钳，以确保夹持效果和加工质量。

通过合理的使用和管理，夹具虎钳可以成为工业生产中不可或缺的重要工具，为加工和制造过程提供稳定、高效和精确的夹持服务。
