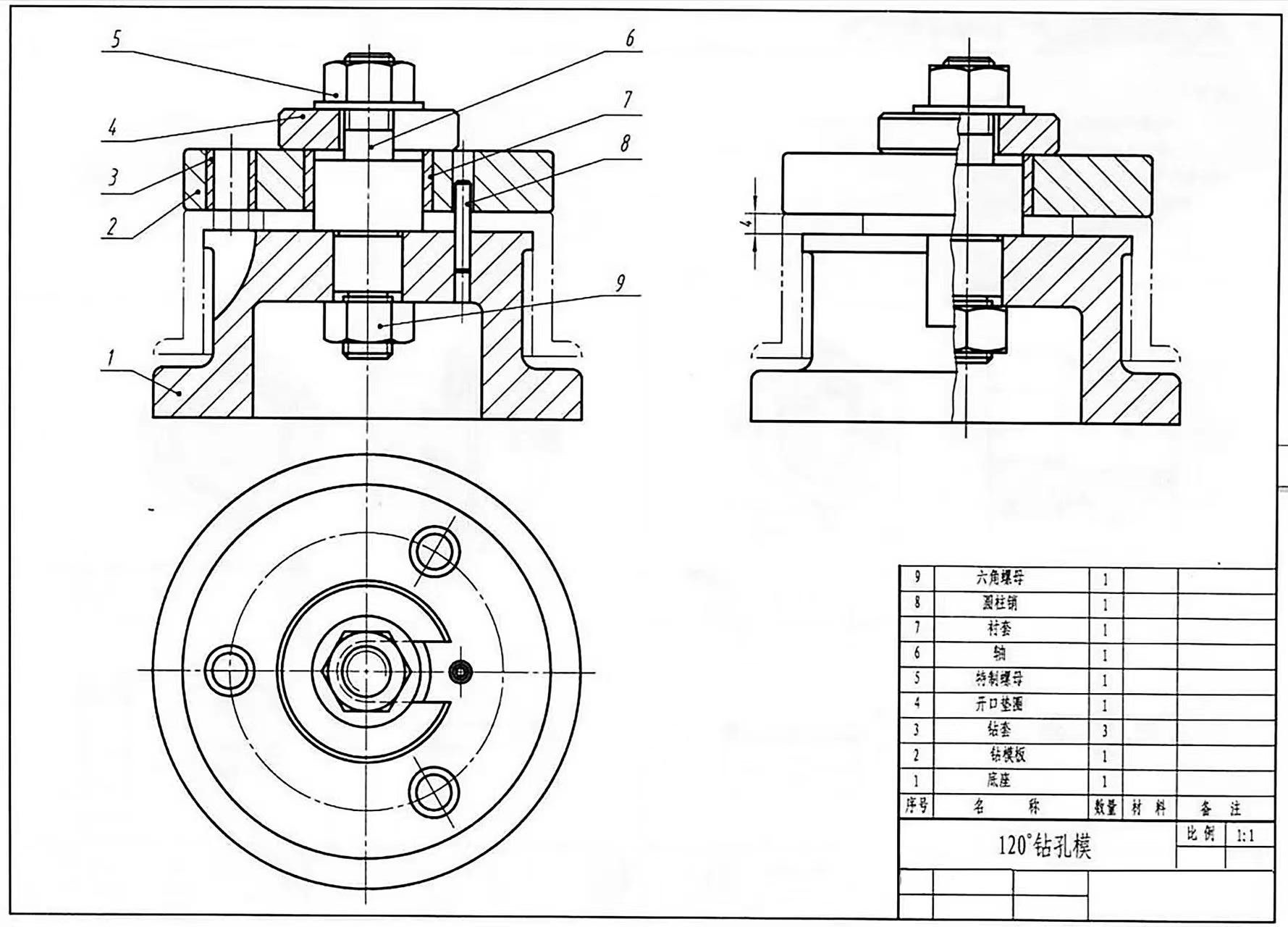

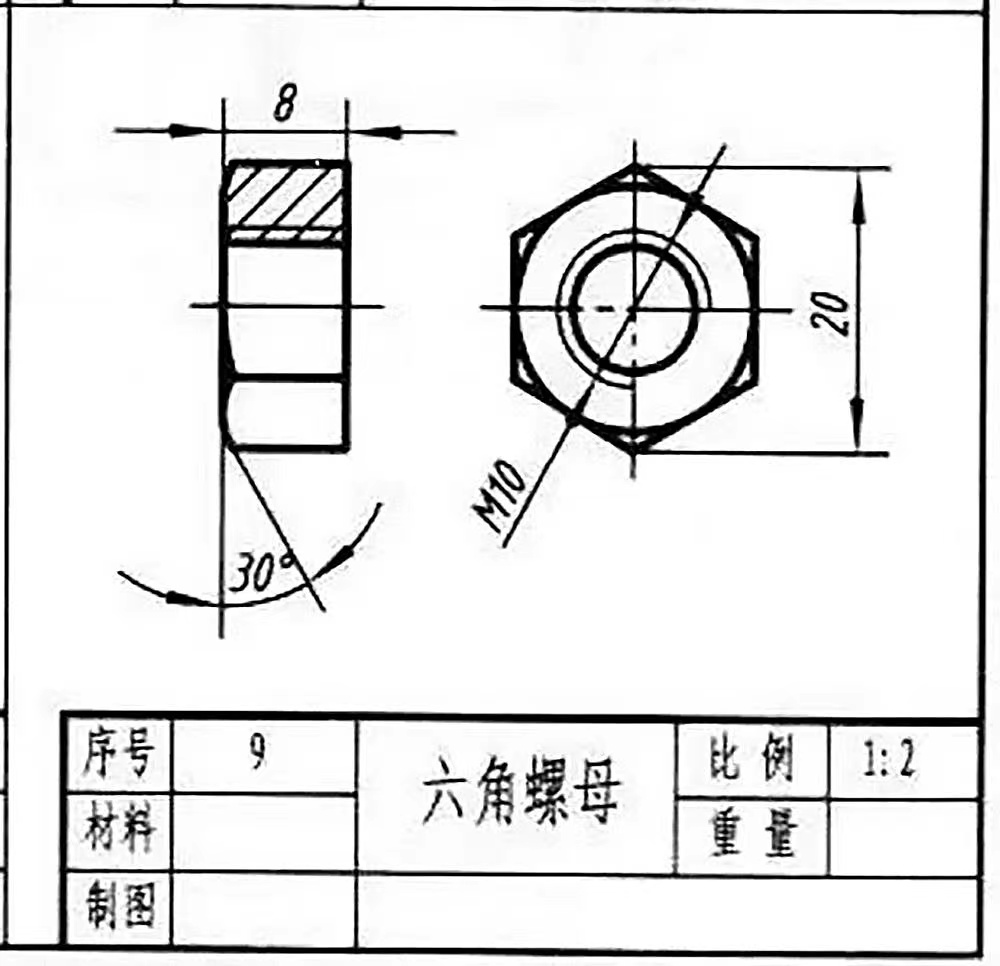

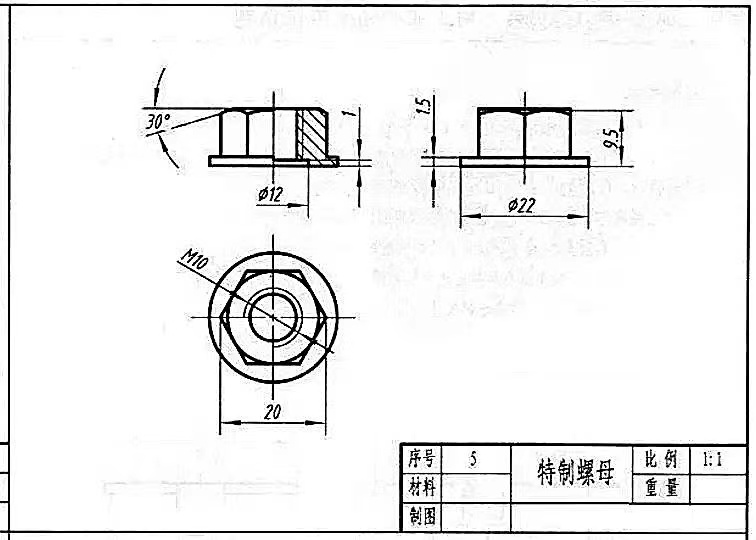

      这是公司早期的一个零件，需要钻三个孔，设计了这个工装，现在拿起来看，感觉好落后，新手机械人可以拿起来练练手，看看你有什么创意？一起交流交流。对这份图纸不懂得可以给我留言。

     设计此类工装首先考虑：好装卸！！！   当然工件量多量少的工装设计又是不一样。（文章最后面有说到设计零件钻孔工装时，需要考虑的一些因素，仅供参考）

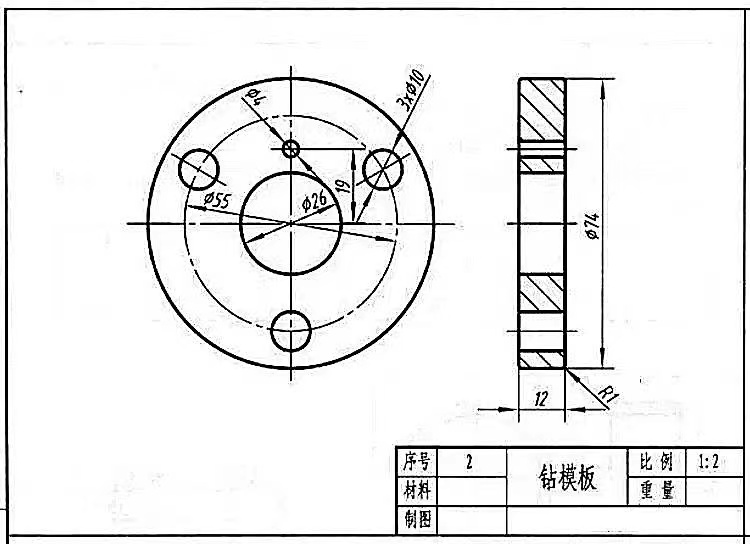

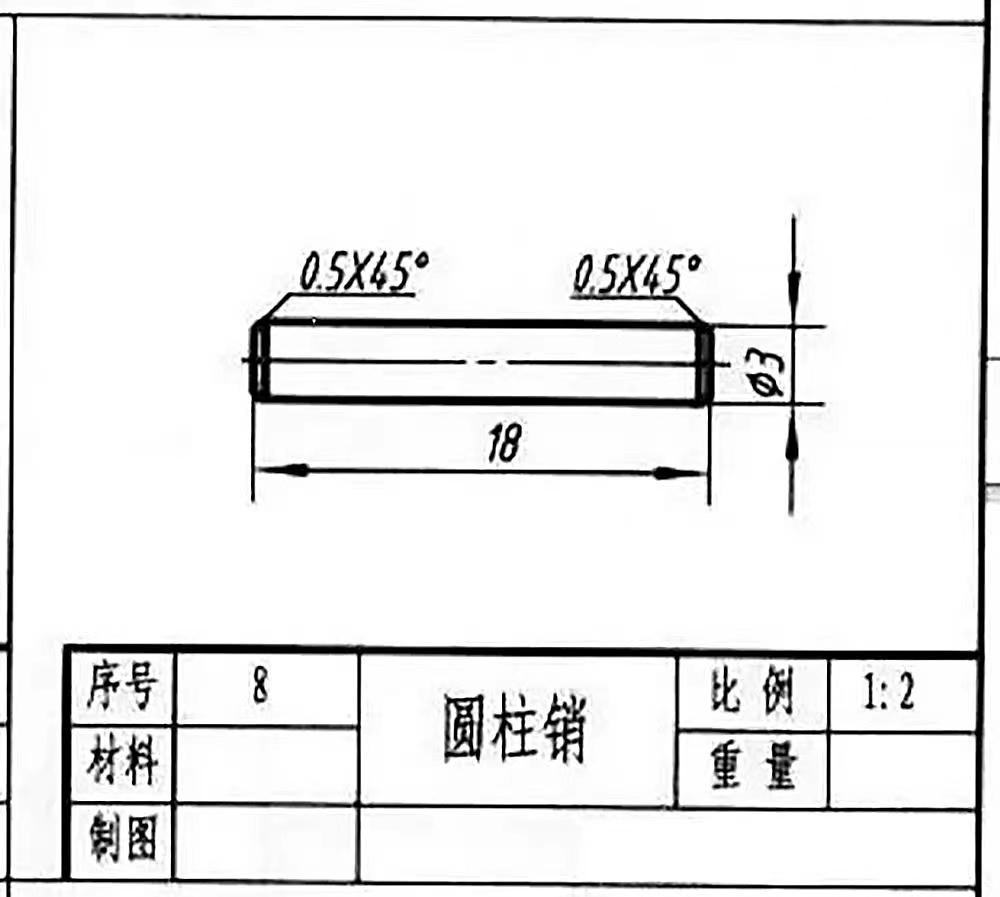

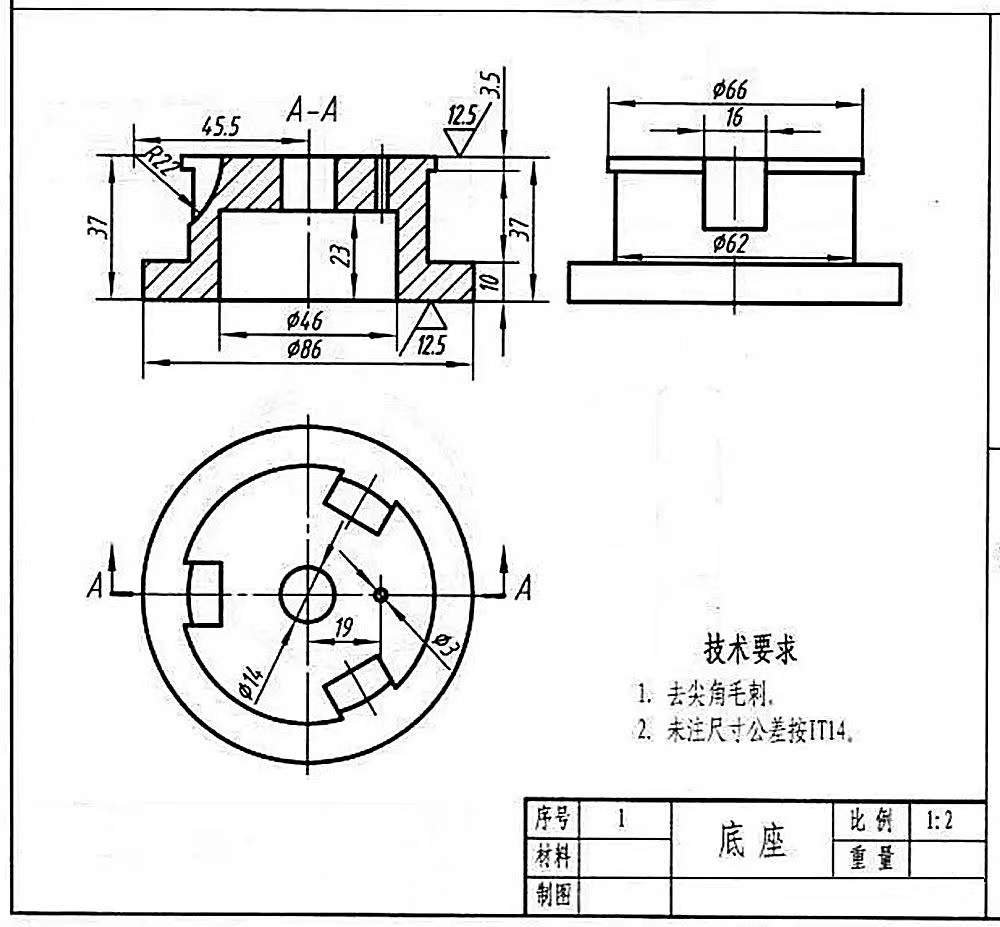

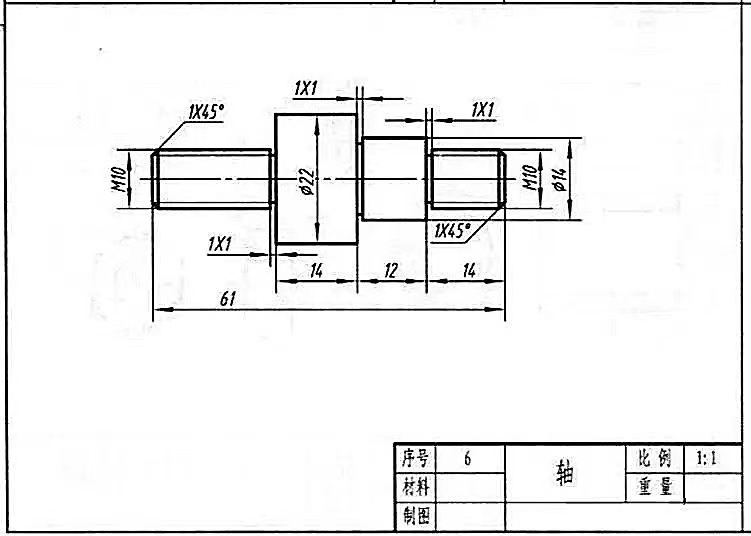

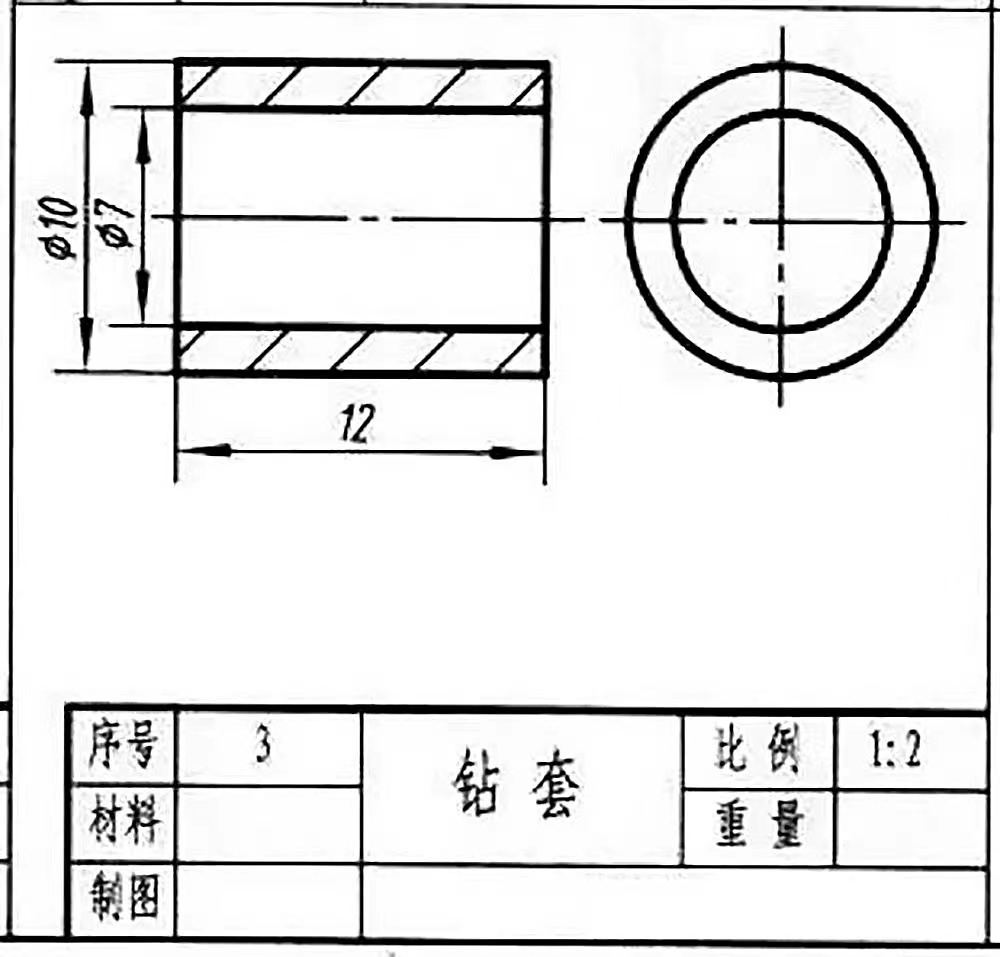

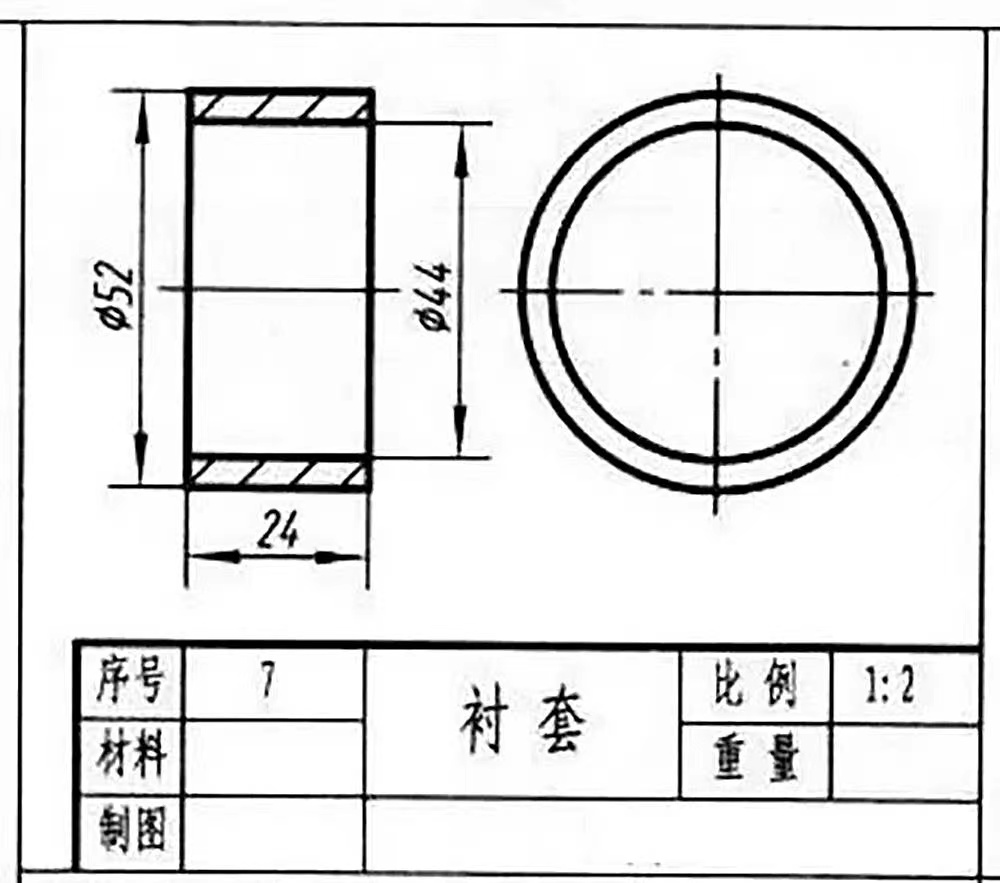

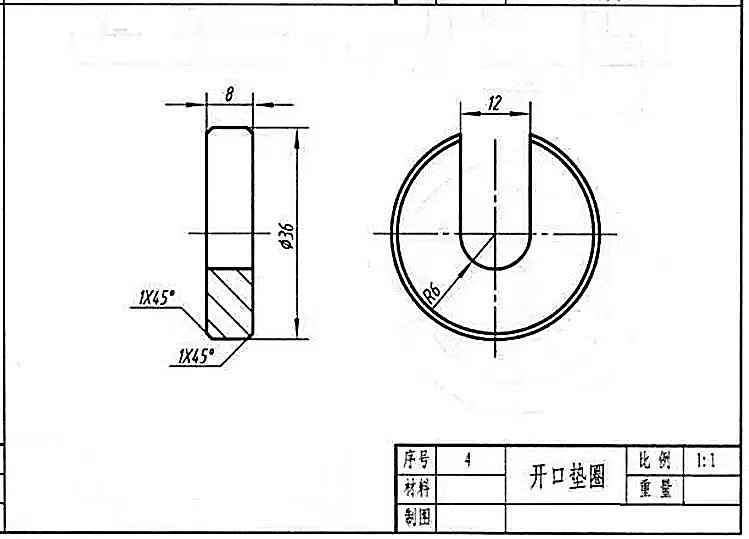

    说明：这份图纸只是算草稿，图中的尺寸都没有标公差，也没有技术说明。

设计机械零件钻孔工装时，需要考虑以下几个方面：

1. 材料选择：根据被钻孔零件的材料选择合适的钻头材料，例如对于硬度较高的材料，可能需要选择钨钢或者其他硬质合金材料的钻头。

2. 钻头尺寸：根据设计要求和被钻孔零件的尺寸选择合适的钻头尺寸，确保钻孔直径和深度符合要求。

3. 钻孔位置：确定钻孔的位置，确保与其他零件的配合要求以及装配位置的准确性。

4. 夹持方式：设计合适的夹持方式来固定被钻孔零件，以确保钻孔过程中零件的稳定性和安全性。

5. 冷却润滑：考虑钻孔过程中的冷却和润滑问题，特别是对于硬度较高的材料或者长时间的钻孔操作，需要使用冷却润滑剂来降低温度和摩擦。

6. 钻孔深度和角度：确保钻孔的深度和角度符合设计要求，可以通过合适的夹具或者角度固定装置来实现。

7. 钻孔速度和进给：根据被钻孔材料的硬度和钻头的材质选择合适的钻孔速度和进给，以提高钻孔效率并保护钻头。

8. 切削力和振动：在设计工装时考虑切削力和振动对零件和机器的影响，采取合适的措施来减小振动和提高加工质量。

9. 工装的可维护性：设计工装时考虑到日常维护和保养的便捷性，确保工装的长期稳定运行。

10. 安全性：设计工装时要考虑操作人员的安全，确保工装结构稳固，操作简便，避免意外伤害的发生。

综上所述，设计机械零件钻孔工装时需要综合考虑材料选择、尺寸、位置、夹持、冷却润滑、深度角度、速度进给、切削力振动、可维护性和安全性等因素，以确保钻孔过程的精度、效率和安全。
